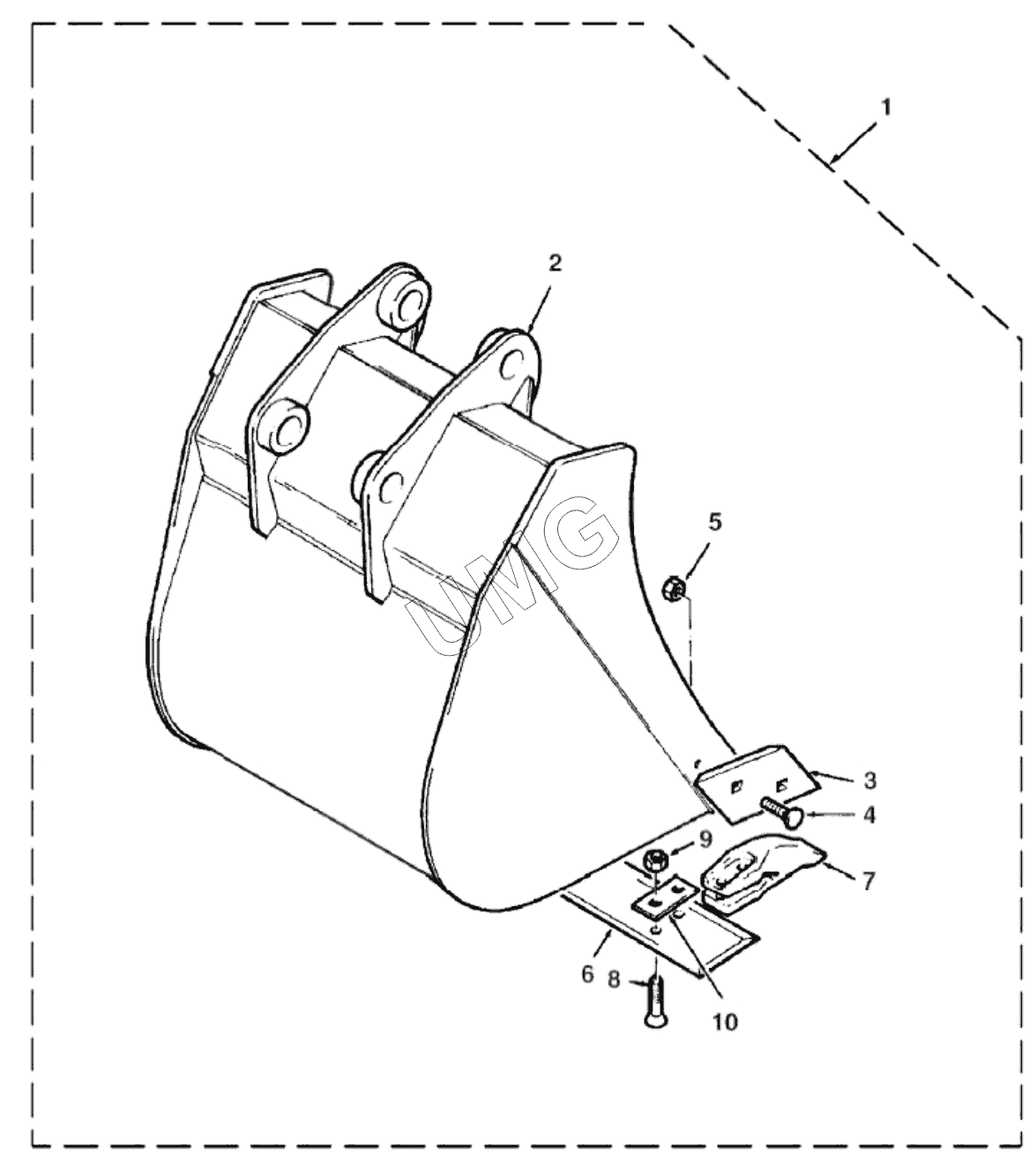

TLB 825. ЭКСКАВАТОРНЫЙ КОВШ
1
2
3
3
4
5
6
7
8
9
10
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3516453M93 | Ковш экскаваторный | |
| 2 | BUCKET | Ковш | |
| 3 | 3500531M1 | Резец боковой левый | |
| 3 | 3500532M1 | Резец боковой правый | |
| 4 | 353422X1 | Болт | |
| 5 | 353427X1 | Гайка | |
| 6 | 3516479M2 | Козырек приварной | |
| 7 | 1C0050 | Зуб ковша | |
| 8 | 353915X1 | Болт | |
| 9 | 353427X1 | Гайка | |
| 10 | 862738M1 | Прокладка | |
| 10 | 862739M1 | Прокладка |
