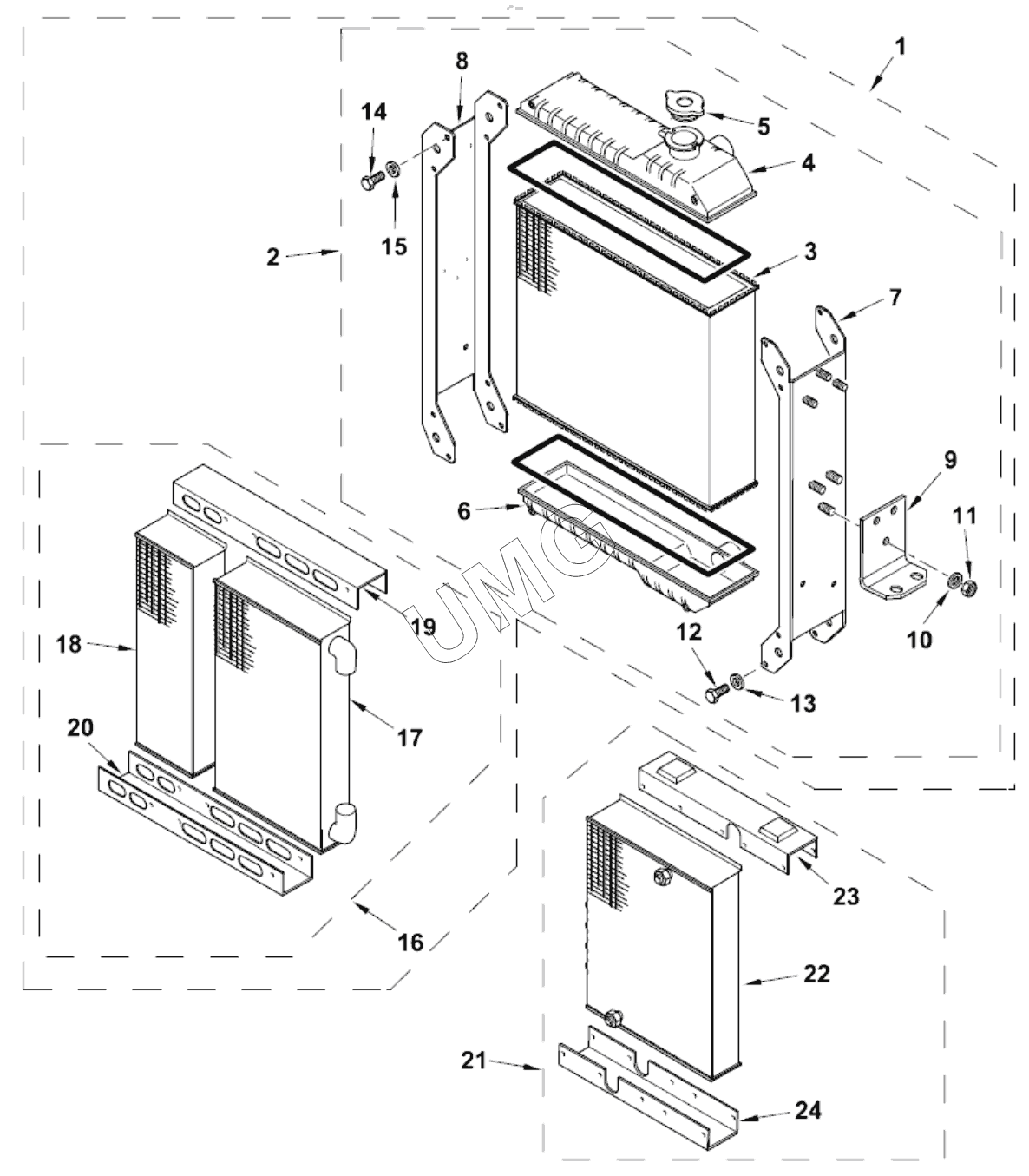

TLB 825. РАДИАТОР / МАСЛЯНЫЙ/ КОНДЕНСАТОР
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6109204M91 | Радиатор в сборе | |
| 2 | 6108985M91 | Радиатор | |
| 3 | ELEMENT | Элемент | |
| 4 | COVER | Крышка | |
| 5 | 6190650M1 | Горловина | |
| 6 | COVER | Крышка | |
| 7 | 6194151M91 | Кронштейн | |
| 8 | 6194152M91 | Кронштейн | |
| 9 | 6194153M1 | Кронштейн | |
| 10 | 6190793M1 | Шайба | |
| 11 | 6190792M1 | Гайка | |
| 12 | 6190790M1 | Болт | |
| 13 | 6190791M1 | Шайба | |
| 14 | 6190790M1 | Болт | |
| 15 | 6190791M1 | Шайба | |
| 16 | 6109684M91 | Радиатор | |
| 17 | ELEMENT | Элемент | |
| 18 | ELEMENT | Элемент | |
| 19 | 6194155M1 | Кронштейн | |
| 20 | 6194154M1 | Кронштейн | |
| 21 | 6112449M91 | Конденсатор | |
| 22 | ELEMENT | Элемент | |
| 23 | SUPPORT | Кронштейн | |
| 24 | SUPPORT | Кронштейн |
