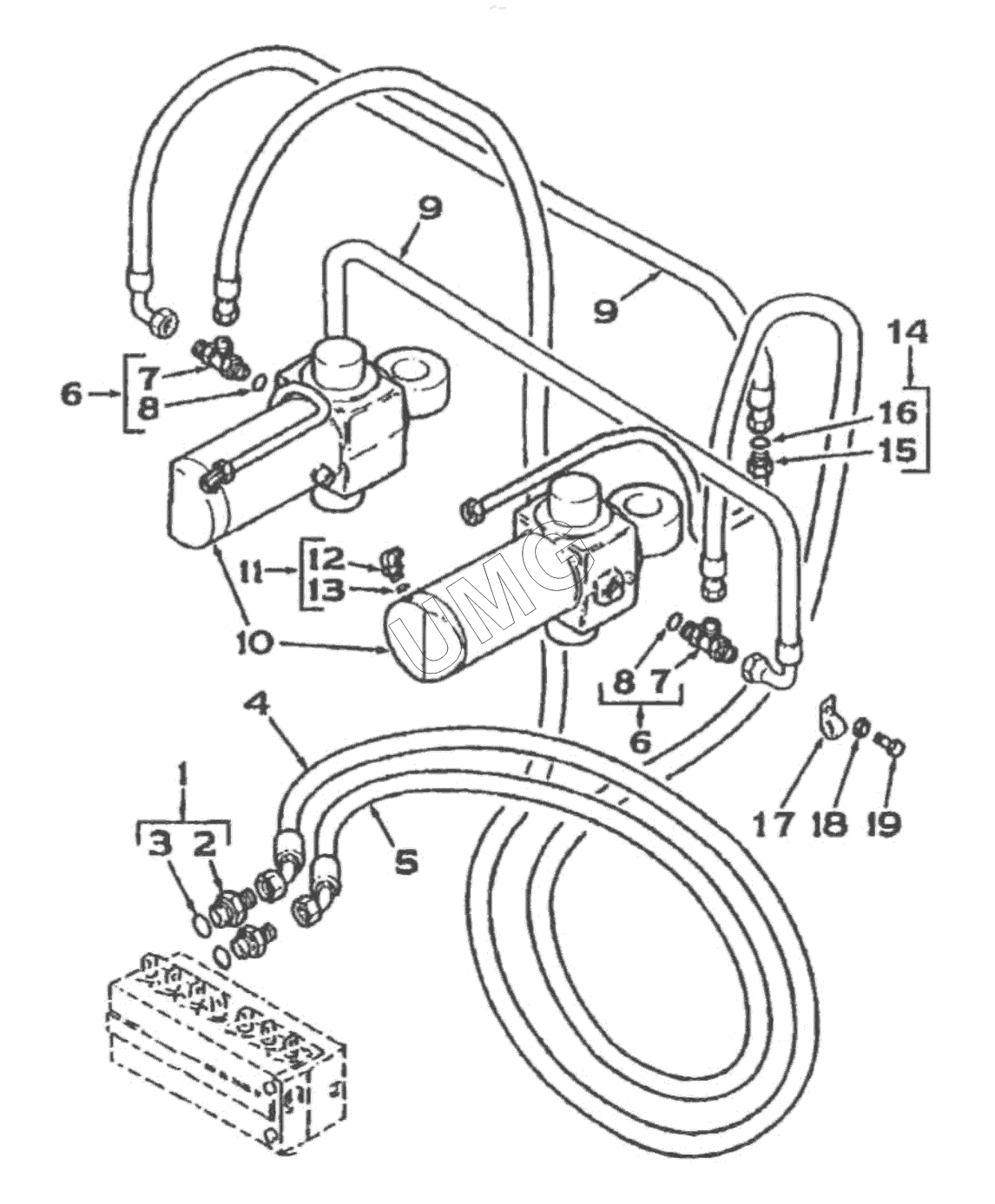

TLB 825. КОМПОНЕНТЫ ПОВОРОТА
1
2
3
4
5
6
6
7
7
8
8
9
9
10
10
11
12
13
14
14
14
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 835013M91 | Муфта в сборе | |
| 2 | 358735X1 | Муфта | |
| 3 | 835024M1 | Уплотнение | |
| 4 | 6107455M91 | Шланг правого поворота в сборе | |
| 5 | 6107456M91 | Шланг левого поворота в сборе | |
| 6 | 358728X91 | Тройник в сборе | |
| 7 | 358809X1 | Тройник | |
| 8 | 831497M1 | Кольцо | |
| 9 | 6100716M91 | Шланг объединяющий механизма поворота | |
| 10 | 1H0021 | Цилиндр в сборе | |
| 10 | 1H0019 | Цилиндр в сборе | |
| 10a | 1TH0036 | Цилиндр в сборе | |
| 11 | 357197X91 | Угольник | |
| 12 | 357196X1 | Угольник | |
| 13 | 831452M1 | Уплотнение | |
| 14 | 1H0009 | Труба в сборе, левая | |
| 14 | 1TH0037M91 | Труба сдвига поворотной стрелы влево в сборе | |
| 14 | 1H0010 | Труба в сборе, правая | |
| 14 | 1TH0039M91 | Труба сдвига поворотной стрелы вправо в сборе | |
| 15 | Труба | Труба | |
| 16 | 1850747M2 | Уплотнение | |
| 17 | 3517114M1 | Хомут | |
| 18 | 390972X1 | Шайба | |
| 19 | 339228X1 | Болт |
