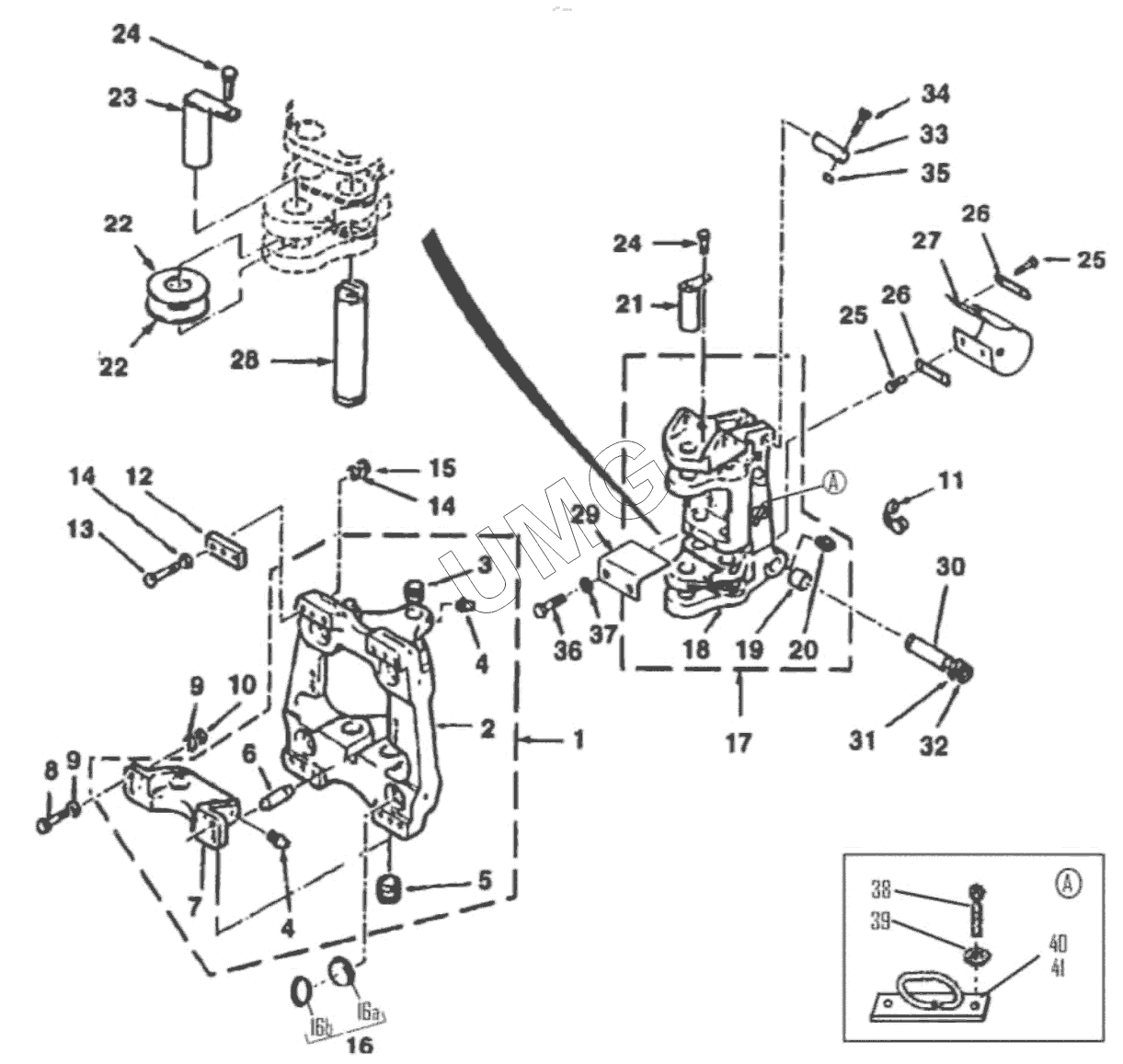

TLB 825. МЕХАНИЗМЫ ПОВОРОТА, СМЕЩЕНИЯ ЭКСКАВАТОРНОГО ОБОРУДОВАНИЯ
1
2
3
4
4
5
6
7
8
9
9
10
11
12
13
13
14
14
15
16
16a
16b
17
18
19
20
21
22
22
23
24
24
25
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3518089M95 | Корпус в сборе | |
| 2 | Корпус | Корпус зажима | |
| 3 | 3500312M3 | Втулка | |
| 4 | 339608X1 | Масленка | |
| 5 | 3521388M5 | Втулка | |
| 6 | 3522954M1 | Ось | |
| 7 | Крепление | Крепление | |
| 8 | 3522187M2 | Винт | |
| 9 | 385365X1 | Шайба | |
| 10 | 3522225M3 | Гайка | |
| 11 | 3516180M2 | Крышка | |
| 12 | 3521610M1 | Пластина | |
| 13 | 3522254M2 | Винт, внутренний | |
| 13 | 3522255M2 | Винт | |
| 14 | 3517388M1 | Шайба | |
| 15 | 3522257M4 | Гайка | |
| 16 | 6110790M91 | Зажим-уплотнение в сборе | |
| 16a | 6108846M1 | Поршень, зажим-уплотнение | |
| 16b | 6110789M1 | Уплотнение | |
| 17 | 1B0220 | Центр поворота в сборе | |
| 18 | 1B0218 | Центр поворота | |
| 19 | 3500047M4 | Втулка | |
| 20 | 339608X1 | Масленка | |
| 21 | 6101749M92 | Ось | |
| 22 | 3521389M1 | Упорная шайба | |
| 23 | 3521373M93 | Ось | |
| 24 | 3009492X1 | Винт | |
| 25 | 339123X1 | Болт | |
| 26 | 815-40-70.00.002 | Прижимная пластина | |
| 27 | 1C0054 | Полоса для защиты шланга | |
| 28 | 6102859M1 | Ось | |
| 29 | 6102858M5 | Стопор | |
| 30 | 3522698M2 | Палец шарнира стрелы | |
| 31 | 3519378M1 | Шайба | |
| 32 | 391129X1 | Кольцо | |
| 33 | 3522697M2 | Палец цилиндра стрелы | |
| 34 | 339649X1 | Винт | |
| 35 | 1440329X1 | Гайка | |
| 36 | 6007776M1 | Болт | |
| 37 | 385362X1 | Шайба | |
| 38 | 339124X1 | Болт | |
| 39 | 390972X1 | Шайба | |
| 40 | 1B0318 | Опора в сборе | |
| 41 | 1B0324 | Опора в сборе |
