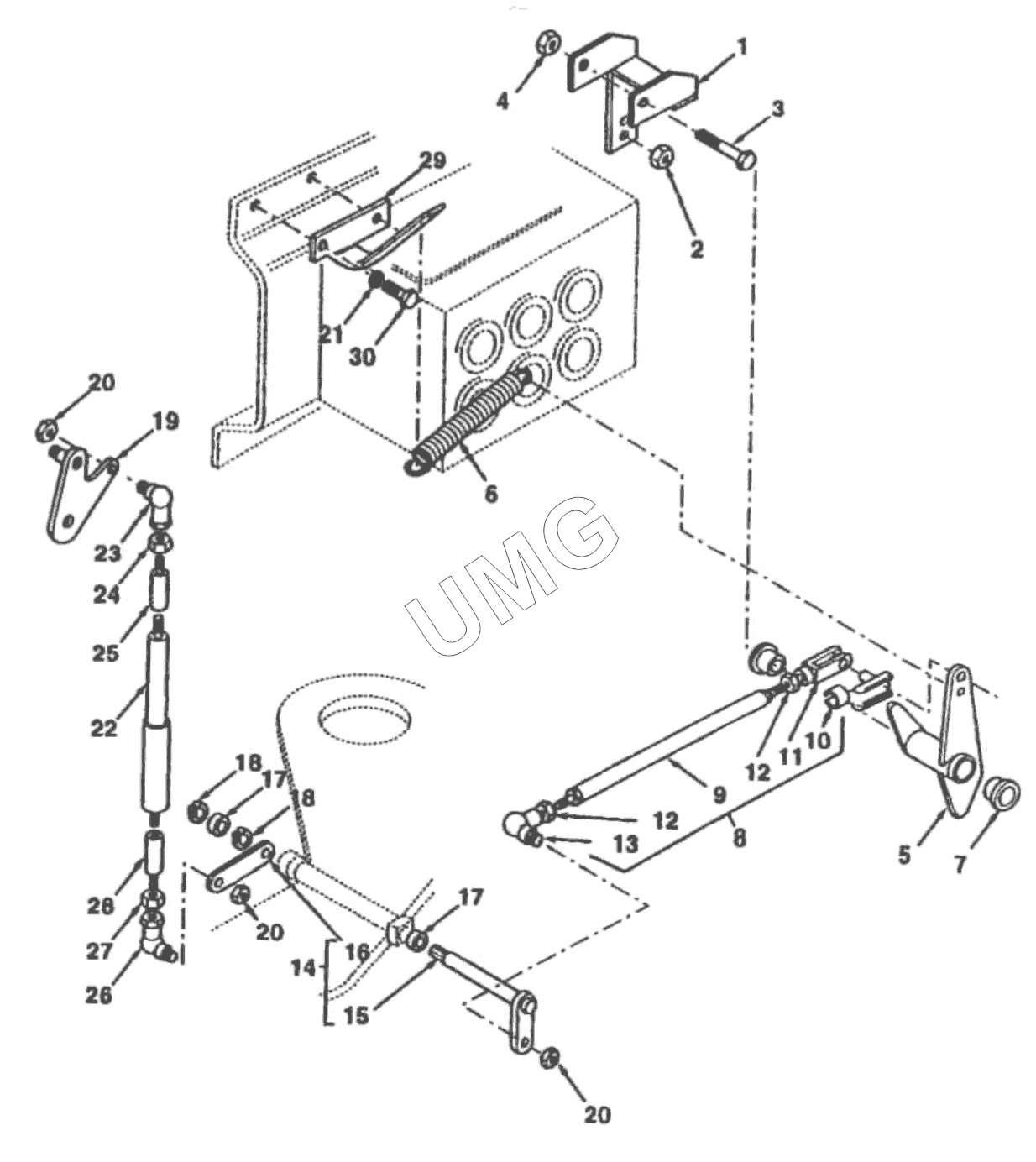

TLB 825. МЕХАНИЗМ САМОВЫРАВНИВАНИЯ
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
17
18
18
19
20
20
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1B0166 | Соединительный кронштейн рычага самовыравнивания | |
| 2 | 1440329X1 | Гайка | |
| 3 | 3009517X1 | Винт | |
| 4 | 1440330X1 | Гайка | |
| 5 | 6106694M91 | Рычаг в сборе | |
| 6 | 3519680M2 | Пружина | |
| 7 | 6106560M1 | Втулка | |
| 8 | 6106691M92 | Тяга рычага в сборе | |
| 9 | 6106692M2 | Тяга рычага самовыравнивания | |
| 10 | 3521834M1 | Хомут проушины | |
| 11 | 3521833M1 | Проушина | |
| 12 | 3009693X1 | Гайка | |
| 13 | 3521794M91 | Шаровой шарнир | |
| 14 | 6109072M91 | Составной рычаг механизма самовыравнивания | |
| 15 | 3519123M92 | Рукоятка | |
| 16 | 3518960M1 | Рычаг | |
| 17 | 3521514M5 | Втулка | |
| 18 | 339710X1 | Наружное пружинное кольцо | |
| 19 | 3516765M91 | Рукоятка в сборе | |
| 20 | 1440329X1 | Гайка | |
| 21 | 385362X1 | Шайба | |
| 22 | 1J0226 | Амортизатор в сборе | |
| 23 | 3521889M91 | Шаровой шарнир | |
| 24 | 6107340M1 | Гайка | |
| 25 | 6106241M1 | Стяжная муфта | |
| 26 | 3521794M91 | Шаровой шарнир | |
| 27 | 3009693X1 | Гайка | |
| 28 | 6106240M1 | Стяжная муфта | |
| 29 | 815-40-70.01.000 | Кронштейн пружинного анкера | |
| 30 | 3009492X1 | Винт |
