TLB 825. УПРАВЛЕНИЕ / 7.1 УПРАВЛЕНИЕ
1
2
3
4
4
5
5
6
7
8
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

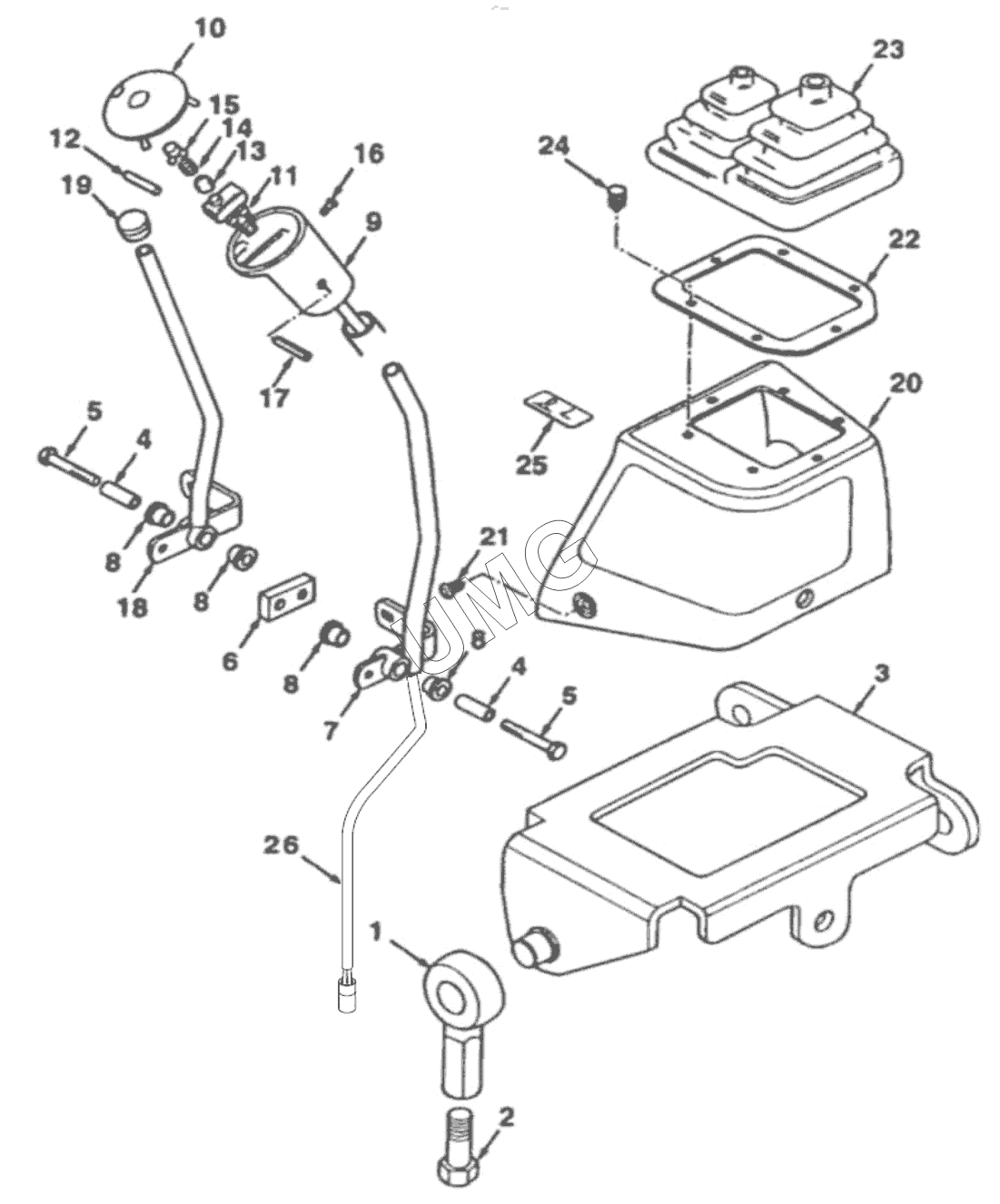

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6102844M1 | Крепление | |
| 2 | 3009505X1 | Болт | |
| 3 | 1B0186 | Гнездо в сборе | |
| 4 | 6106561M2 | Распорная втулка | |
| 5 | 339291X1 | Винт | |
| 6 | 6106562M1 | Пластина | |
| 7 | 1B0188 | Рычаг погрузчика в сборе | |
| 8 | 6106560M1 | Втулка | |
| 9 | 3522621M5 | Основание рукоятки управления | |
| 10 | 3522285M5 | Кнопка | |
| 11 | 1D0069 | Стопор рычага | |
| 12 | 3522507M3 | Ось | |
| 13 | 3522894M1 | Чехол | |
| 14 | 3520328M3 | Пружина | |
| 15 | 3521894M4 | Кнопка | |
| 16 | 3516886M1 | Винт | |
| 17 | 3019531X1 | Цилиндрический штифт | |
| 18 | 1B0214 | Рычаг в сборе | |
| 19 | 3517899M1 | Рукоятка желтая, накручивающаяся | |
| 20 | T101140 | Кожух рукоятки управления погрузчиком | |
| 21 | 6101591M1 | Заклепка | |
| 22 | 3516856M3 | Планка крепления гофры рычага управления | |
| 23 | 3519696M1 | Чехол | |
| 24 | 3521303M3 | Кнопка с "елочными" пазами | |
| 25 | 6101874M1 | Наклейка | |
| 26 | 3516043M94 | Жгут проводов |
