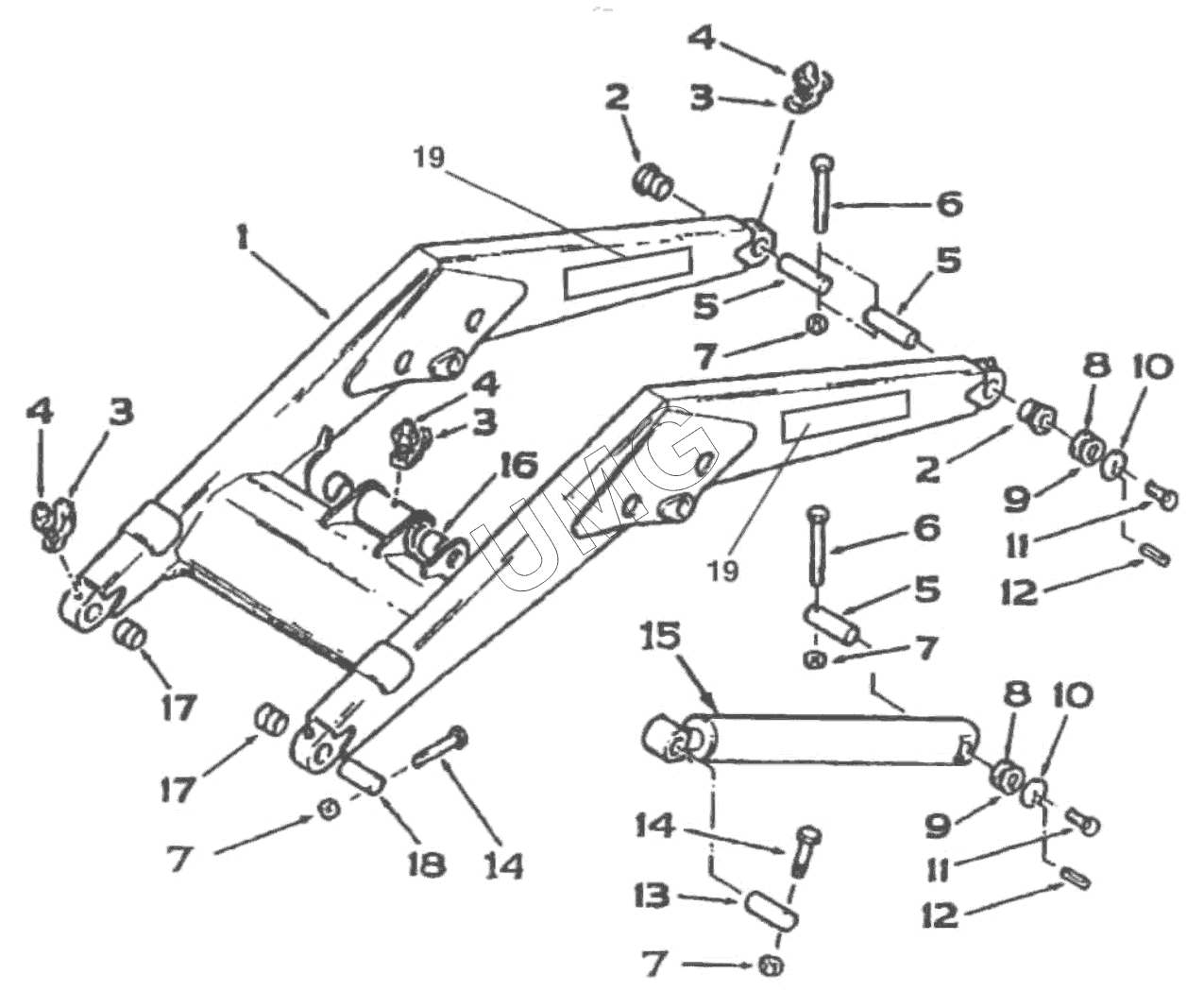

TLB 825. ПОГРУЗЧИК / СТРЕЛА
1
2
2
3
3
3
4
4
4
5
5
5
6
6
7
7
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
16
17
17
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 815-00-30.01.000 | Стрела погрузчика | |
| 2 | 3520034M3 | Втулка | |
| 3 | 3516180M2 | Крышка | |
| 4 | 339608X1 | Масленка | |
| 5 | 1B0250 | Палец крепления погрузочной стрелы | |
| 6 | 3516015M1 | Винт | |
| 7 | 1440329X1 | Гайка | |
| 8 | 3522962M1 | Шайба упорная | |
| 9 | 3522963M1 | Шайба упорная | |
| 10 | 3522717M3 | Шайба | |
| 11 | 339613X1 | Винт | |
| 12 | 1441736X1 | Палец | |
| 13 | 6109663M1 | Палец соединения механизма и цилиндра погрузчика | |
| 13 | 6109683M1 | Палец соединения механизма и цилиндра погрузчика | |
| 14 | 3516014M1 | Винт | |
| 15 | 1H0157 | Цилиндр погрузочного оборудования | |
| 16 | 3520032M1 | Втулка | |
| 17 | 3522862M2 | Втулка | |
| 18 | 1TB0010M1 | Палец крепления ковша погрузочного | |
| 19 | 1L0059 | Наклейка |
