TLB 825. ГИДРОРАСПРЕДЕЛИТЕЛЬ С ОТКРЫТЫМ ЦЕНТРОМ WALVOIL 3 ЗОЛОТНИКА
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
18
18
19
19
19
20
21
21
21
21
21
22
23
24
25
26
26
27
27
28
29
30
31
32
33
33
33
34
35
36
37
38
39
40
41
42
43
43
44
44
45
46
47
48

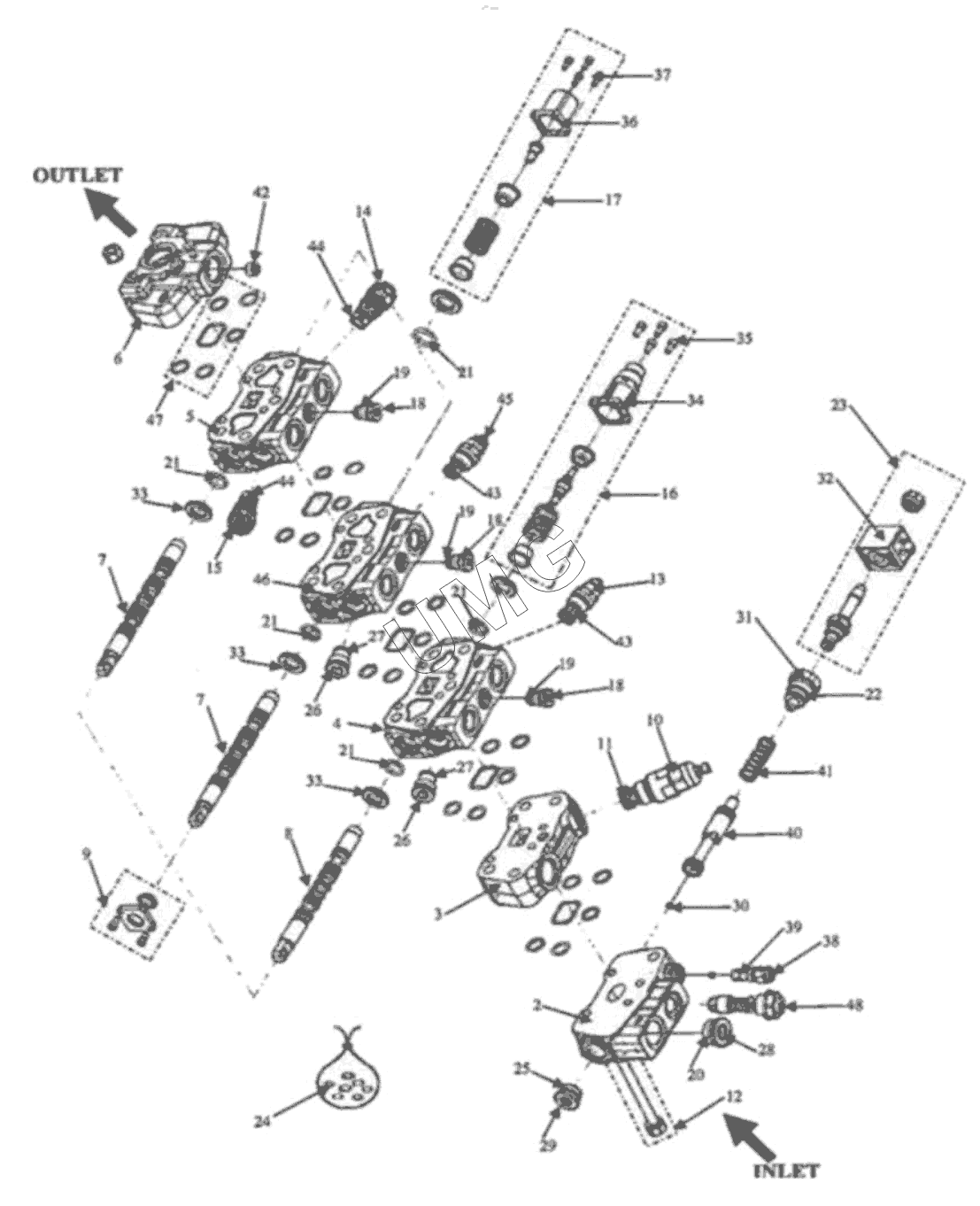

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1H0184 | 3-золотниковый гидрораспределитель | |
| 2 | 10X1355 | Входная крышка | |
| 3 | 10X1356 | Входная секция | |
| 4 | 10X1357 | Секция подъема | |
| 5 | 10X1358 | Секция наклона | |
| 6 | 10X1359 | Сливная секция | |
| 7 | 10X1361 | Золотник наклона | |
| 8 | 10X1362 | Золотник подъема | |
| 9 | 10X1365 | Крышка золотника | |
| 10 | 10X1363 | Главный предохранительный клапан | |
| 11 | 10X1420 | Комплект уплотнений предохранительного клапана | |
| 12 | 10X1473 | Комплект соединительных шпилек | |
| 13 | 10X1403 | Гидроклапан | |
| 14 | 10X1416 | Гидроклапан | |
| 15 | 10X1417 | Гидроклапан | |
| 16 | 10X1372 | Комплект плавающего упора | |
| 17 | 10X1368 | Комплект управления наклона | |
| 18 | 10X1366 | Обратный клапан | |
| 19 | 10X1433 | Уплотнение | |
| 20 | 10X1434 | Уплотнение, входной заглушки | |
| 21 | 10X1431 | Кольцо | |
| 22 | 10X1430 | Уплотнение выходной заглушки | |
| 23 | 10X1373 | Соленоид электрогидравлический | |
| 24 | 10X1471 | Комплект уплотнений промежуточный | |
| 25 | 10X1435 | Уплотнение входной заглушки | |
| 26 | 10X1423 | ARV заглушка | |
| 27 | 10X1424 | Комплект уплотнений | |
| 28 | 10X1456 | Заглушка в сборе | |
| 29 | 10X1455 | Заглушка в сборе | |
| 30 | 10X1457 | Диафрагма | |
| 31 | 10X1458 | Заглушка в сборе | |
| 32 | 10X1459 | Соленоид электрогидравлический | |
| 33 | 10X1460 | Уплотнение | |
| 34 | 10X1461 | Крышка золотника | |
| 35 | 10X1462 | Болт крышки | |
| 36 | 10X1463 | Крышка золотника | |
| 37 | 10X1464 | Болт крышки | |
| 38 | 10X1439 | Клапан предохранительный погрузочный | |
| 39 | 10X1432 | Комплект уплотнений разгрузки | |
| 40 | 10X1468 | Золотник разгрузки | |
| 41 | 10X1467 | Пружина разгрузки | |
| 42 | 10X1469 | Заглушка переливная | |
| 43 | 10X1470 | Комплект колец | |
| 44 | 10X1422 | Кольцевое уплотнение | |
| 45 | 10X1474 | ARV | |
| 46 | 10X1472 | Вспомогательная секция | |
| 47 | 10X1419 | Комплект уплотнений | |
| 48 | 10X1876 | Обратный клапан |
