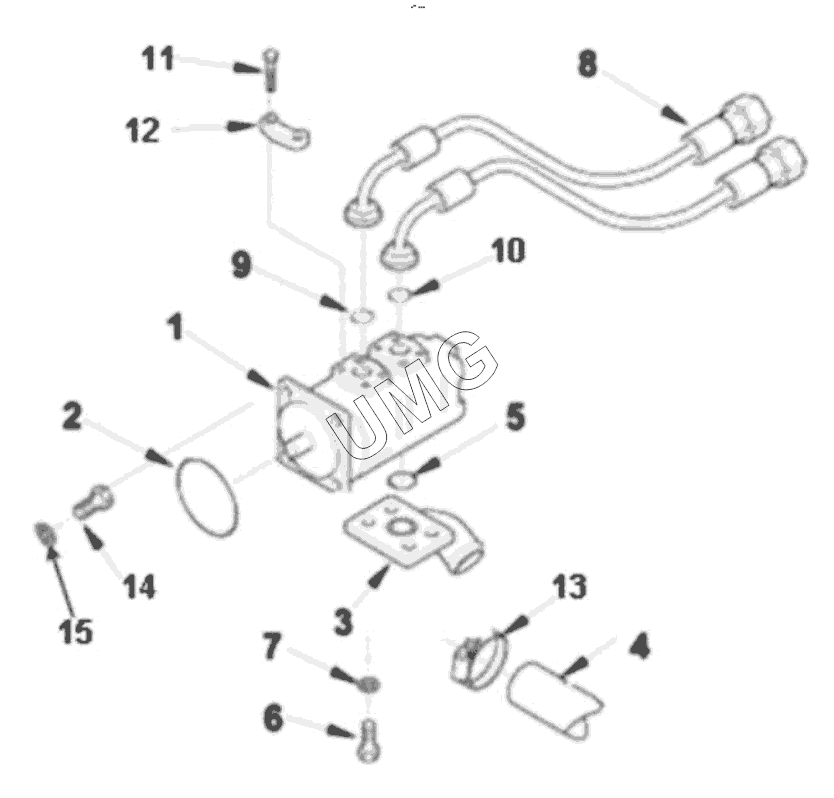

TLB 825. НАСОС
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6111152M92 | Насос в сборе | |
| 2 | 6194332M1 | Кольцевое уплотнение | |
| 3 | 6109377M1 | Патрубок всасывающий | |
| 4 | 6111531M1 | Шланг всасывания | |
| 5 | 6110711M1 | Уплотнение | |
| 6 | 1440356X1 | Винт | |
| 7 | 339369X1 | Шайба | |
| 8 | 6112853M91 | Шланг напорный | |
| 9 | 359300X1 | Уплотнение | |
| 10 | 359300X1 | Уплотнение | |
| 11 | 3009493X1 | Болт | |
| 12 | 3521551M1 | Зажим кронштейна | |
| 13 | 3517413M1 | Хомут червячный | |
| 14 | 3019978X1 | Болт | |
| 15 | 385363X1 | Гайка | |
| 16 | 10X1803 | Комплект уплотнений для насоса |
