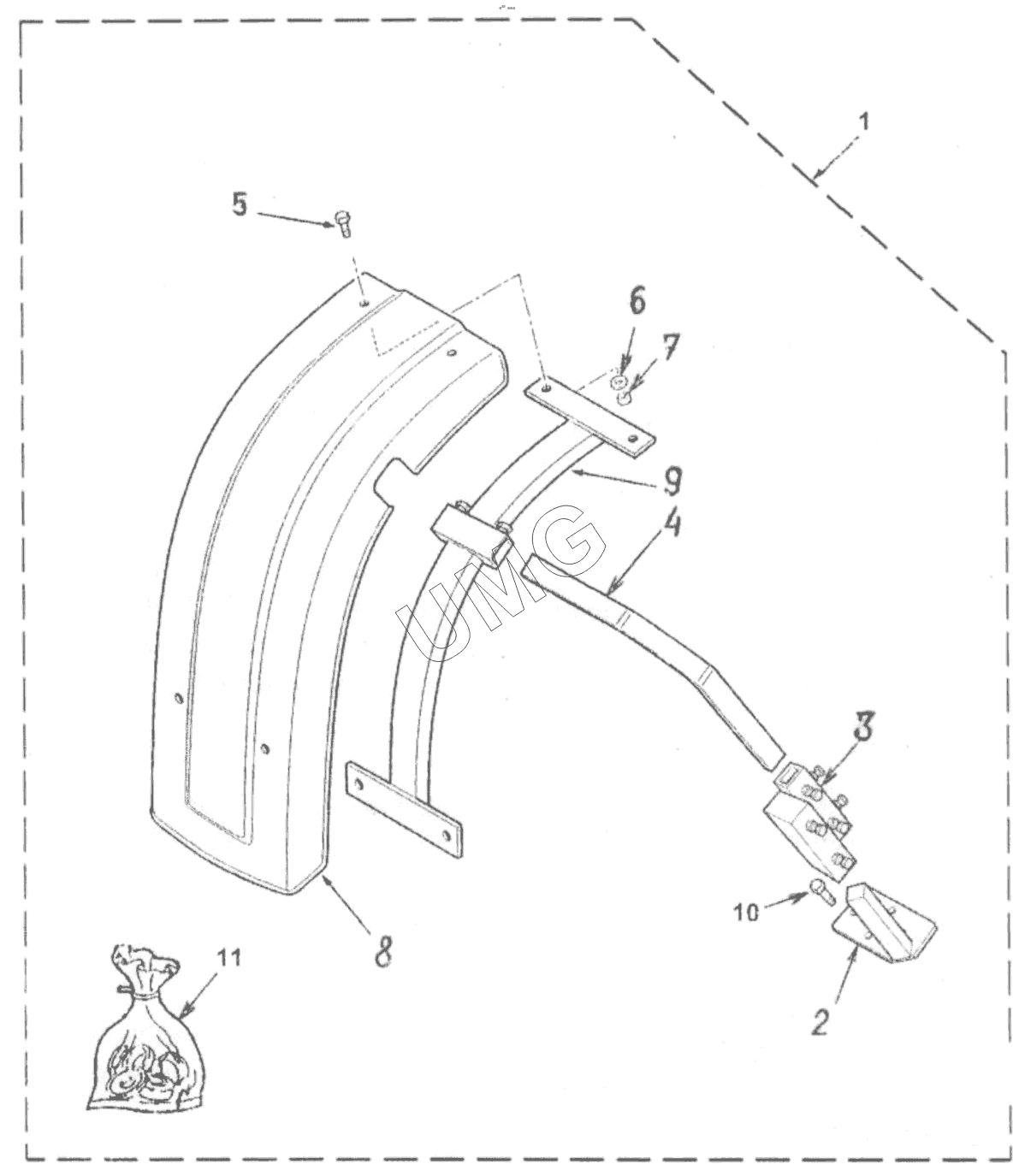

TLB 825. ПЕРЕДНИЕ КРЫЛЬЯ
1
2
2
3
3
4
5
6
7
8
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6111452M92 | Крыло переднее-комплект | |
| 2 | 6111407М92 | Кронштейн левый | |
| 2 | 6111408М92 | Кронштейн правый | |
| 3 | 6108379М91 | Элемент вращательный левый | |
| 3 | 6108380М91 | Элемент вращательный правый | |
| 4 | 6102351М1 | Труба | |
| 5 | 3009331Х1 | Болт | |
| 6 | 391038Х1 | Шайба | |
| 7 | 339030Х1 | Гайка | |
| 8 | 3517767М1 | Крыло левое | |
| 8 | 3517766М1 | Крыло правое | |
| 9 | 3517762М91 | Упор в сборе | |
| 10 | 3000253Х1 | Болт | |
| 11 | 3517769М91 | Комплект крепления |
