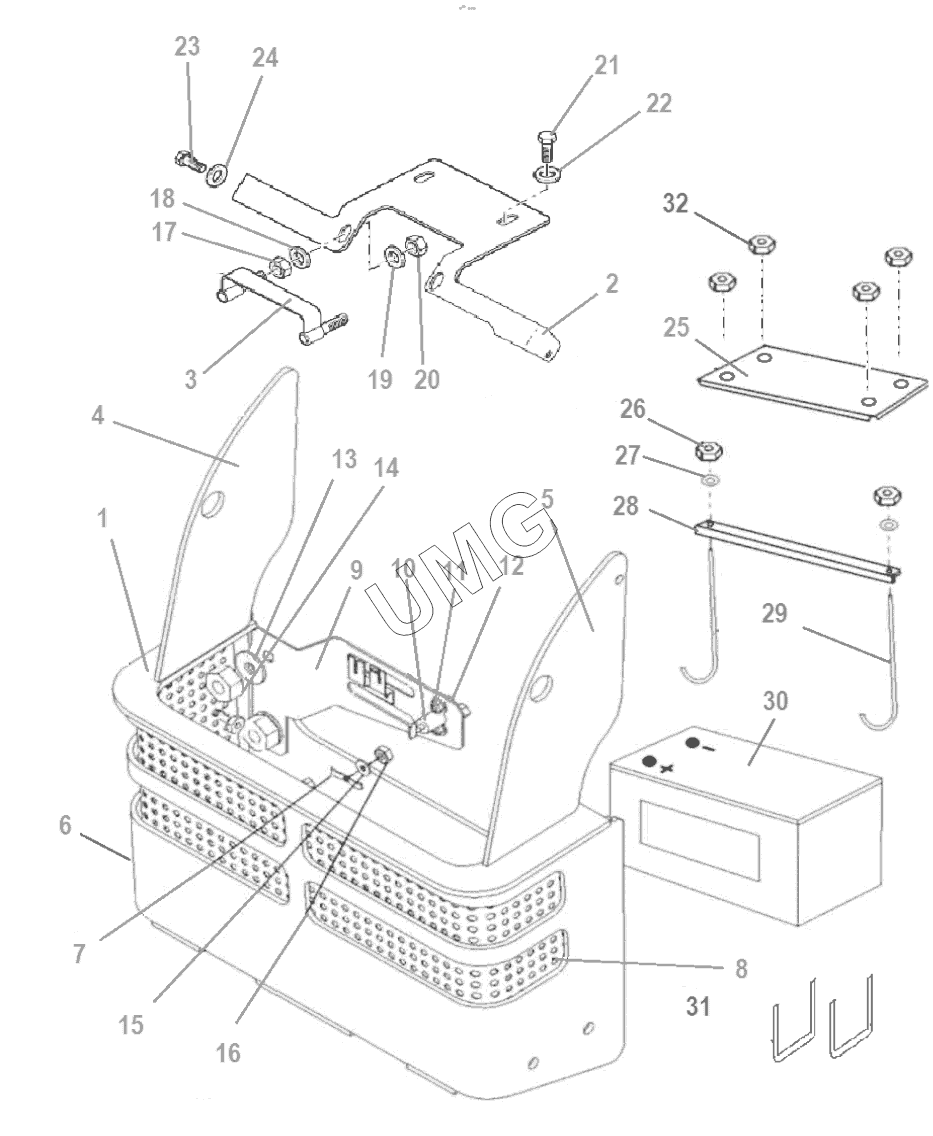

TLB 825. АККУМУЛЯТОРНЫЙ ОТСЕК
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 815-00-50.05.100 | Блок аккумуляторный | |
| 2 | 815-00-50.05.007 | Поперечина | |
| 3 | 815-00-50.05.300 | Планка | |
| 4 | 815-00-50.05.001-10 | Боковина | |
| 5 | 815-00-50.05.001 | Боковина | |
| 6 | 815-00-50.05.002 | Лист передний | |
| 7 | 815-00-50.05.003 | Пластина | |
| 8 | 815-00-50.05.005 | Решетка защитная | |
| 9 | 1A0338 | Кронштейн | |
| 10 | 1D0213 | Размыкатель массы | |
| 11 | 1441500X1 | Контргайка нейлоновой вставкой | |
| 12 | 390971X1 | Шайба | |
| 13 | 3019575X1 | Шайба | |
| 14 | 339034X1 | Гайка | |
| 15 | 390972X1 | Шайба | |
| 16 | 394367X1 | Гайка | |
| 17 | 339169X1 | Гайка | |
| 18 | 390972X1 | Шайба | |
| 19 | 390972X1 | Шайба | |
| 20 | 339169X1 | Гайка | |
| 21 | 339123X1 | Болт | |
| 22 | 390972X1 | Шайба | |
| 23 | 3009493X1 | Болт | |
| 24 | 390734X1 | Шайба | |
| 25 | 815-00-65.00.101 | Крышка аккумулятора | |
| 26 | 1441500X1 | Контргайка нейлоновой вставкой | |
| 27 | 391038X1 | Шайба | |
| 28 | 6112094M1 | Кронштейн | |
| 29 | 6112832M1 | Крючковой болт | |
| 30 | 6СТ-132АП(З) | Аккумулятор | |
| 31 | 815-00-65.00.102 | Скоба | |
| 32 | 339030Х1 | Гайка |
