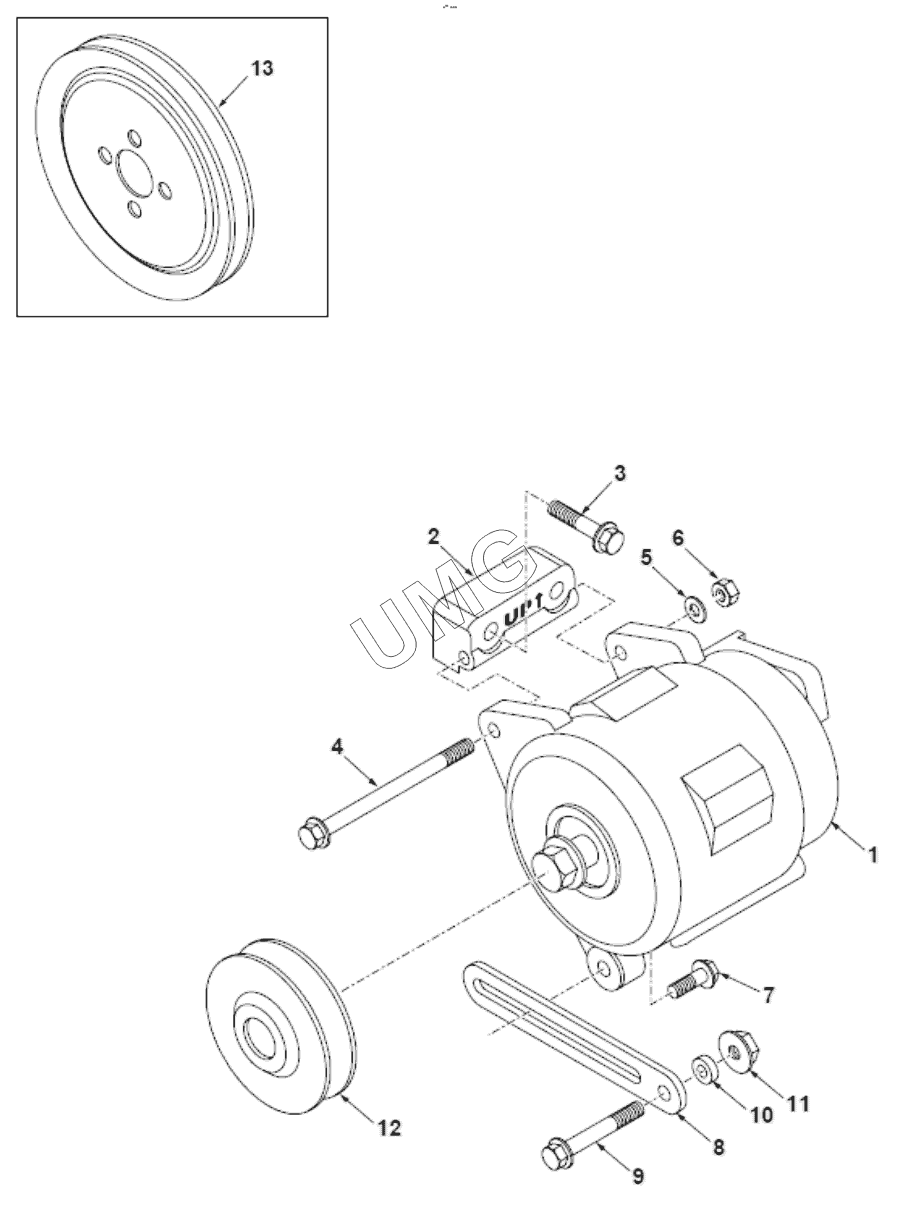

TLB 825. ГЕНЕРАТОР
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2871A302 | Генератор | |
| 2 | 3824A071 | Кронштейн | |
| 3 | 2314J007 | Винт | |
| 4 | 2314H052 | Винт | |
| 5 | 2131A008 | Шайба | |
| 6 | 2318D208 | Гайка | |
| 7 | 2314H103 | Винт | |
| 8 | 36155429 | Кронштейн-натяжитель | |
| 9 | 2314J012 | Винт | |
| 10 | 0920465 | Втулка | |
| 11 | 2318A604 | Гайка | |
| 12 | 3113E031 | Шкиф | |
| 13 | 3114X191 | Шкиф компресссора кондиционера |
