TLB 825. ELECTROHYDRAULIC VALVE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
19
20
21
22
23
24
25
26
27
28
29
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58

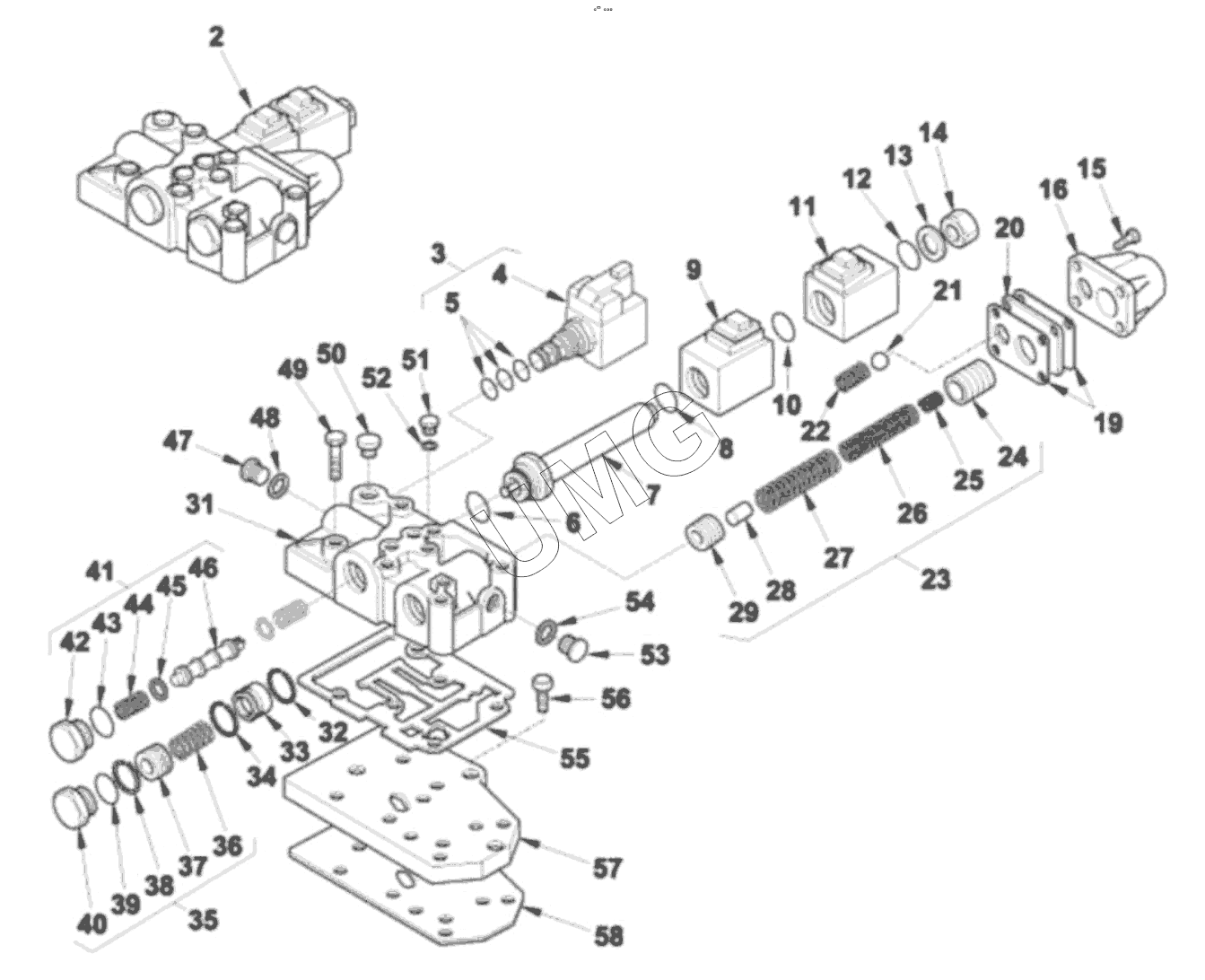

Позиция на иллюстрации Заводской номер детали Название детали
1 Gearbox assembly Gearbox assembly
2 6194733M91 Клапан в сборе
3 6194452M91 Клапан электрогидравлический
4 Valve Valve
5 6194453M91 Комплект уплотнений
6 O-ring seal O-ring seal
7 6194486M1 Трубка электромагнитного клапана
8 O-ring seal O-ring seal
9 6194483M1 Катушка
10 O-ring seal O-ring seal
11 6194483M1 Катушка
12 O-ring seal O-ring seal
13 6194481M1 Шайба
14 6194482M1 Заглушка
15 Bolt Bolt
16 6194479M1 Крышка клапаеа
17 6194742M91 Комплект клапана в сборе
18 6194740M91 Комплект пластин
19 Gasket Gasket
20 Plate Plate
21 Ball Ball
22 Spring Spring
23 6194739M91 Клапан в сборе
24 Plunger Plunger
25 Spring Spring
26 Spring Spring
27 Spring Spring
28 Axle Axle
29 Piston Piston
30 6194741M91 Корпус управляющего клапана в сборе
31 Housing Housing
32 Ring Ring
33 Bushing Bushing
34 Ring Ring
35 6194735M91 Делитель поршневой
36 Spring Spring
37 Ring Ring
38 Ring Ring
39 Sealing Sealing
40 Plug Plug
41 6194734M91 Золотник
42 Plug Plug
43 Sealing Sealing
44 Spring Spring
45 Washer Washer
46 Spool Spool
47 Plug Plug
48 Washer Washer
49 Bolt Bolt
50 Plug Plug
51 Plug Plug
52 Washer Washer
53 Plug Plug
54 Copper washer Copper washer
55 Gasket Gasket
56 Bolt Bolt
57 6194467M1 Пластина
58 Gasket Gasket
NI 6194736M91 Ремкомплект болтов
NI 6194737M91 Ремкомплект уплотнений
NI 6194738M91 Ремкомплект прокладок
