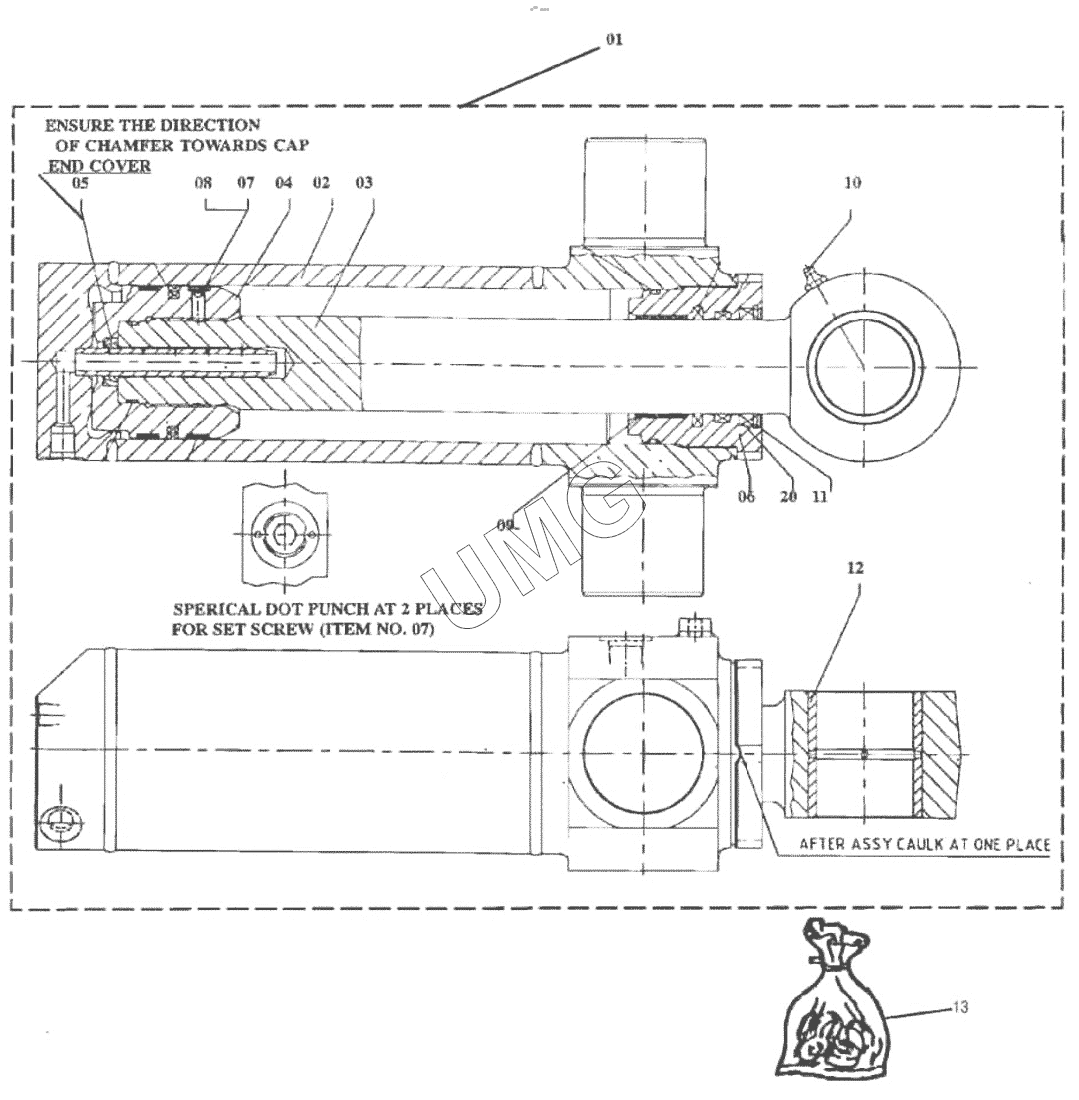

TLB 825. Цилиндр поворотной осиэкскаватора/55 o
1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1H0019 | Цилиндр в сборе | |
| 1 | 1H0021 | Цилиндр в сборе | |
| 2 | 10X0071 | Труба | |
| 2 | 10X0094 | Труба | |
| 3 | 10X0095 | Шток | |
| 4 | 10X0091 | Поршень | |
| 5 | 10X0073 | Демпфер гидроцилиндра поворота | |
| 6 | 10X0098 | Букса | |
| 7 | 10X0075 | Набор | |
| 8 | 10X0076 | Стопорный шарик | |
| 9 | 10X0077 | Биметаллическая втулка | |
| 10 | 10X0078 | Масленка | |
| 11 | 10X0079 | Удерживающее кольцо | |
| 12 | 10X0080 | Втулка | |
| 13 | 10X0092 | Комплект уплотнений |
