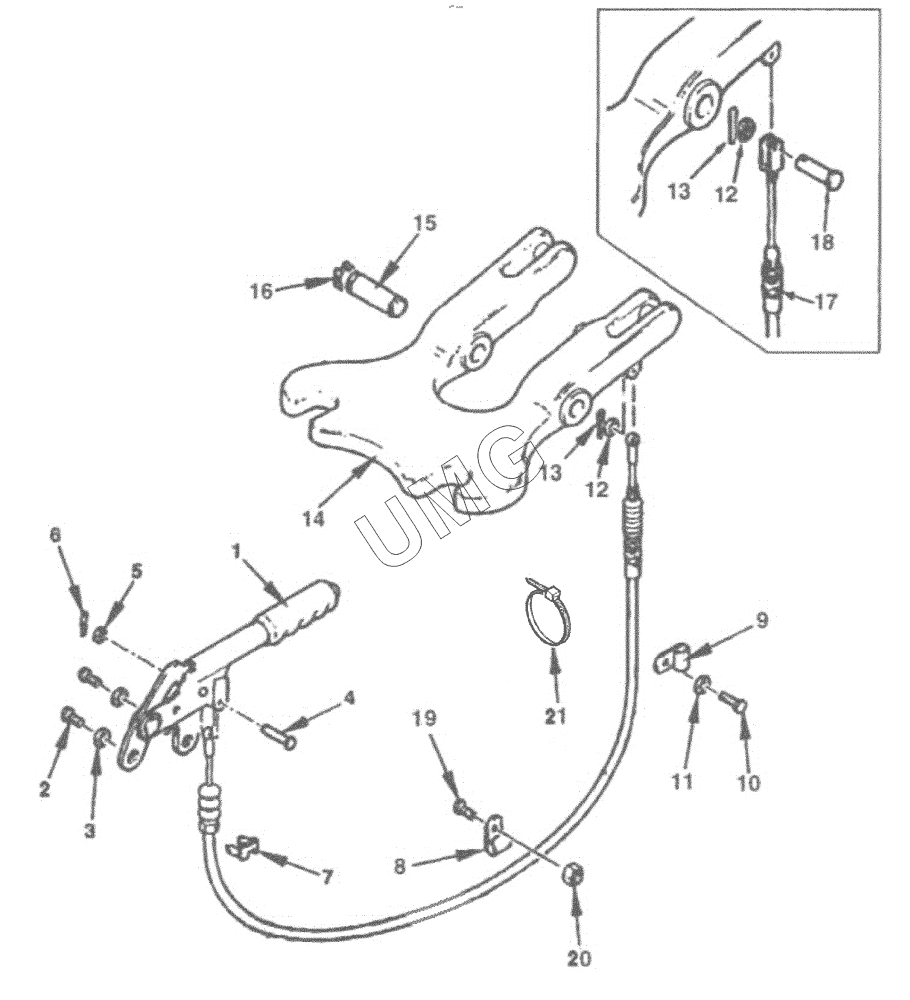

TLB 825. Трос блокировки стрелы
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3522379M92 | Рычаг стопорения оборудования | |
| 2 | 339124X1 | Болт | |
| 3 | 390972X1 | Шайба | |
| 4 | 3019192X1 | Палец крепления тросика | |
| 5 | 385361X1 | Шайба | |
| 6 | 1442864X1 | Шпилька | |
| 7 | 3522777M1 | Зажим | |
| 8 | 3517114M1 | Хомут | |
| 9 | 3517114M1 | Хомут | |
| 10 | 339124X1 | Болт | |
| 11 | 390972X1 | Шайба | |
| 12 | 385361X1 | Шайба | |
| 13 | 1442864X1 | Шпилька | |
| 14 | 3521747M6 | Литой транспортный замок | |
| 15 | 3521783M2 | Шарнирный палец | |
| 16 | 392758X1 | Пружинное кольцо | |
| 17 | 6106281M91 | Тросик рычага стопорения | |
| 18 | 376401X1 | Ось | |
| 19 | 339124X1 | Болт | |
| 20 | 390972X1 | Шайба | |
| 21 | 1664405M1 | Кабельный хомут |
