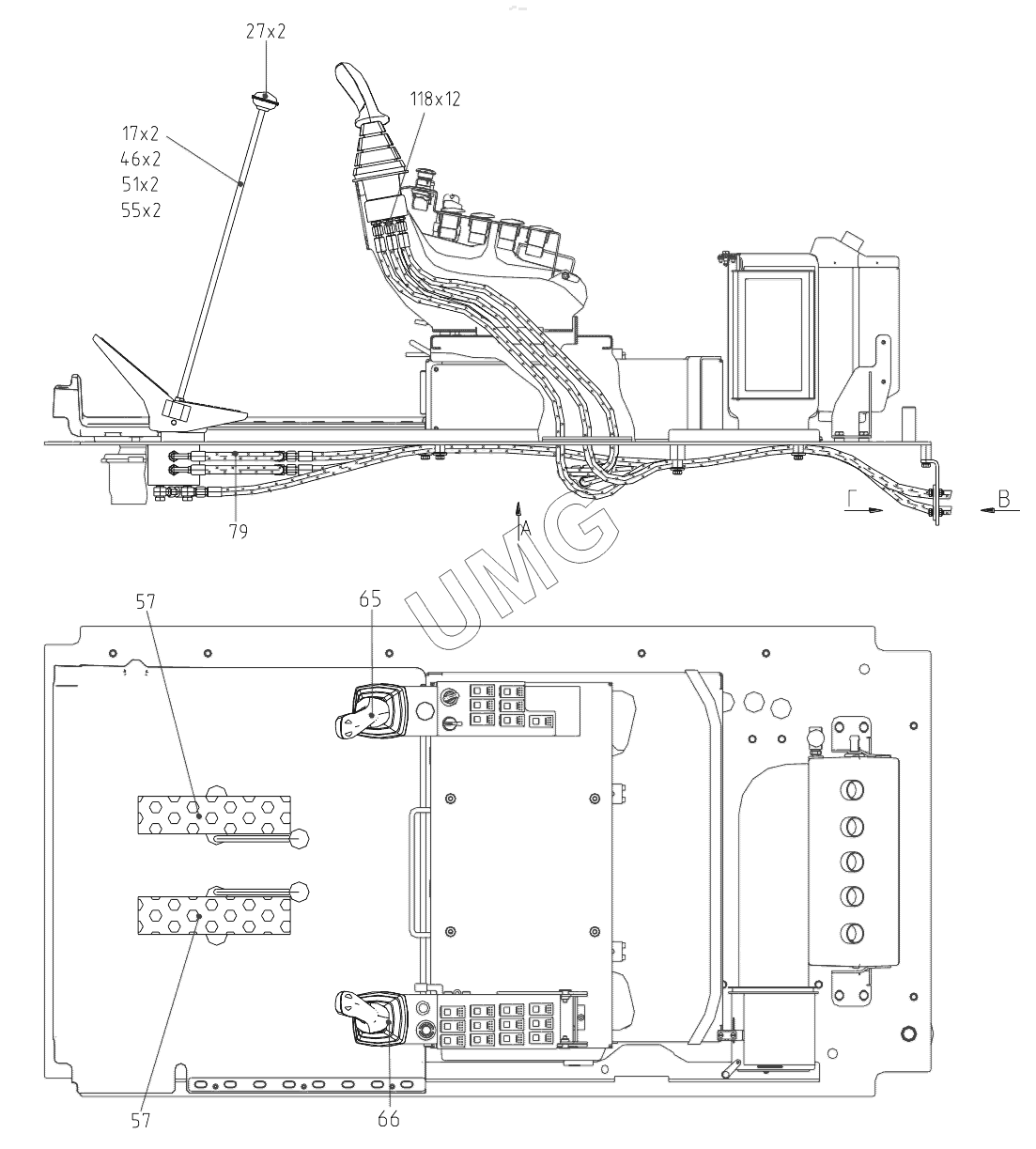

E225NLC. 225-05-42.21.000 Гидроуправление экскаватора
17
27
46
51
55
57
57
65
66
79
118
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 000102401502 01 | 000102401502 01 | Блок управления | |
| 000102600113 01 | 000102600113 01 | Блок управления | |
| 000102600129 01 | 000102600129 01 | Блок управления | |
| 10 | 202030500001 00 | Кронштейн | |
| 11 | 202030500002 00 | Планка | |
| 17 | 214928004001 00 | Рычаг | |
| 24 | 000181501001 00 | Планка | |
| 27 | 000230403052 01 | Головка шаровая | |
| 30 | 004130100001 00 | Хомут | |
| 31 | 004130100001 10 | Хомут | |
| 35 | 000026400127 01 | Болт | |
| 38 | 000026400221 01 | Болт | |
| 44 | 000026410608 01 | Гайка | |
| 46 | 000026410612 01 | Гайка | |
| 49 | 000026440205 01 | Шайба | |
| 50 | 000026440206 01 | Шайба | |
| 51 | 000026440207 01 | Шайба | |
| 55 | 000026440612 01 | Шайба | |
| 57 | 000102401006 01 | Клапан | |
| 65 | 000102401499 01 | Клапан | |
| 66 | 000102401502 01 | Клапан | |
| 75 | 000064170004 01 | Рукав высокого давления | |
| 79 | 000064190186 01 | Рукав высокого давления | |
| 83 | 000064170056 01 | Рукав высокого давления | |
| 84 | 000064170011 01 | Рукав высокого давления | |
| 88 | 000064170019 01 | Рукав высокого давления | |
| 93 | 000064170025 01 | Рукав высокого давления | |
| 96 | 000064170040 01 | Рукав высокого давления | |
| 97 | 000064170035 01 | Рукав высокого давления | |
| 99 | 000064190397 01 | Рукав высокого давления | |
| 100 | 000064190396 01 | Рукав высокого давления | |
| 101 | 000064190412 01 | Рукав высокого давления | |
| 103 | 000064170038 01 | Рукав высокого давления | |
| 105 | 000064170053 01 | Рукав высокого давления | |
| 109 | 000064200179 01 | Рукав высокого давления | |
| 118 | 000026482011 01 | Адаптер | |
| 119 | 000026482015 01 | Адаптер | |
| 122 | 000026482003 01 | Адаптер | |
| 125 | 000026482028 01 | Адаптер | |
| 126 | 000026482007 01 | Адаптер | |
| 127 | 000026482147 01 | Адаптер | |
| 128 | 000026482309 01 | Адаптер | |
| 131 | 000026482212 01 | Адаптер |
