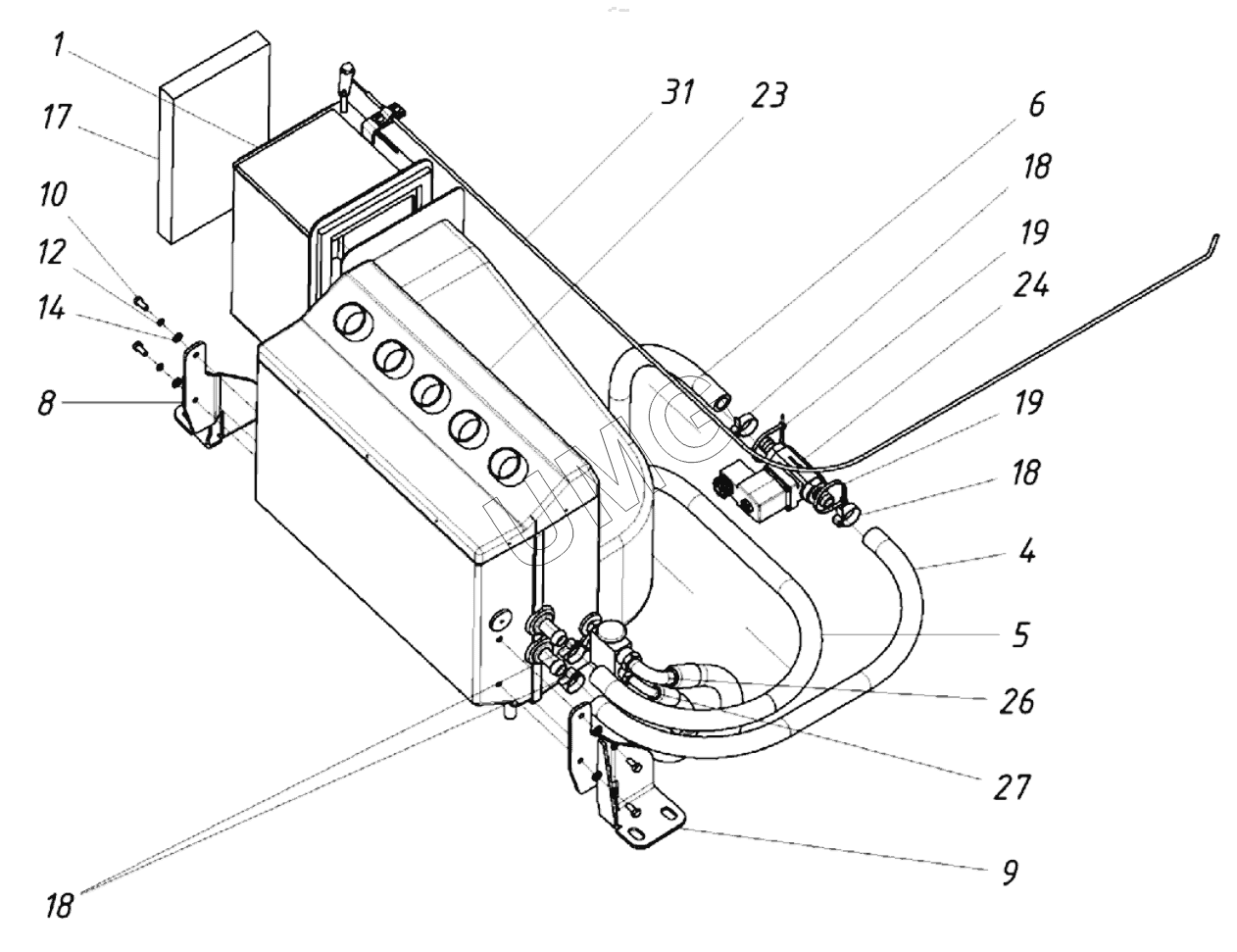

E225NLC. 202030300000 00 Установка климатической системы
1
4
5
6
8
9
10
12
14
17
19
19
23
24
26
27
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 001426220100 00 | Регулятор воздуха | |
| 4 | 001426220001 00 | Рукав | |
| 5 | 001426220002 00 | Рукав | |
| 6 | 001426220003 00 | Рукав | |
| 8 | 202030300001 00 | Кронштейн | |
| 9 | 202030300001 01 | Кронштейн | |
| 10 | 000026400009 01 | Болт | |
| 12 | 000026440204 01 | Шайба | |
| 14 | 000026440606 01 | Шайба плоская | |
| 17 | 000911214977 01 | Фильтроэлемент салонный | |
| 19 | 000923820105 01 | Кабельный хомут | |
| 23 | Вертикальый испарительно-отопительный блок | Вертикальый испарительно-отопительный блок | |
| 24 | Клапан | Клапан | |
| 26 | Хладопровод разъем-испаритель | Хладопровод разъем-испаритель | |
| 27 | Хладопровод испаритель-разъем | Хладопровод испаритель-разъем | |
| 31 | Трос привода заслонки | Трос привода заслонки | |
| 42 | 000923810069 01 | Климатическая система комплект поставки |
