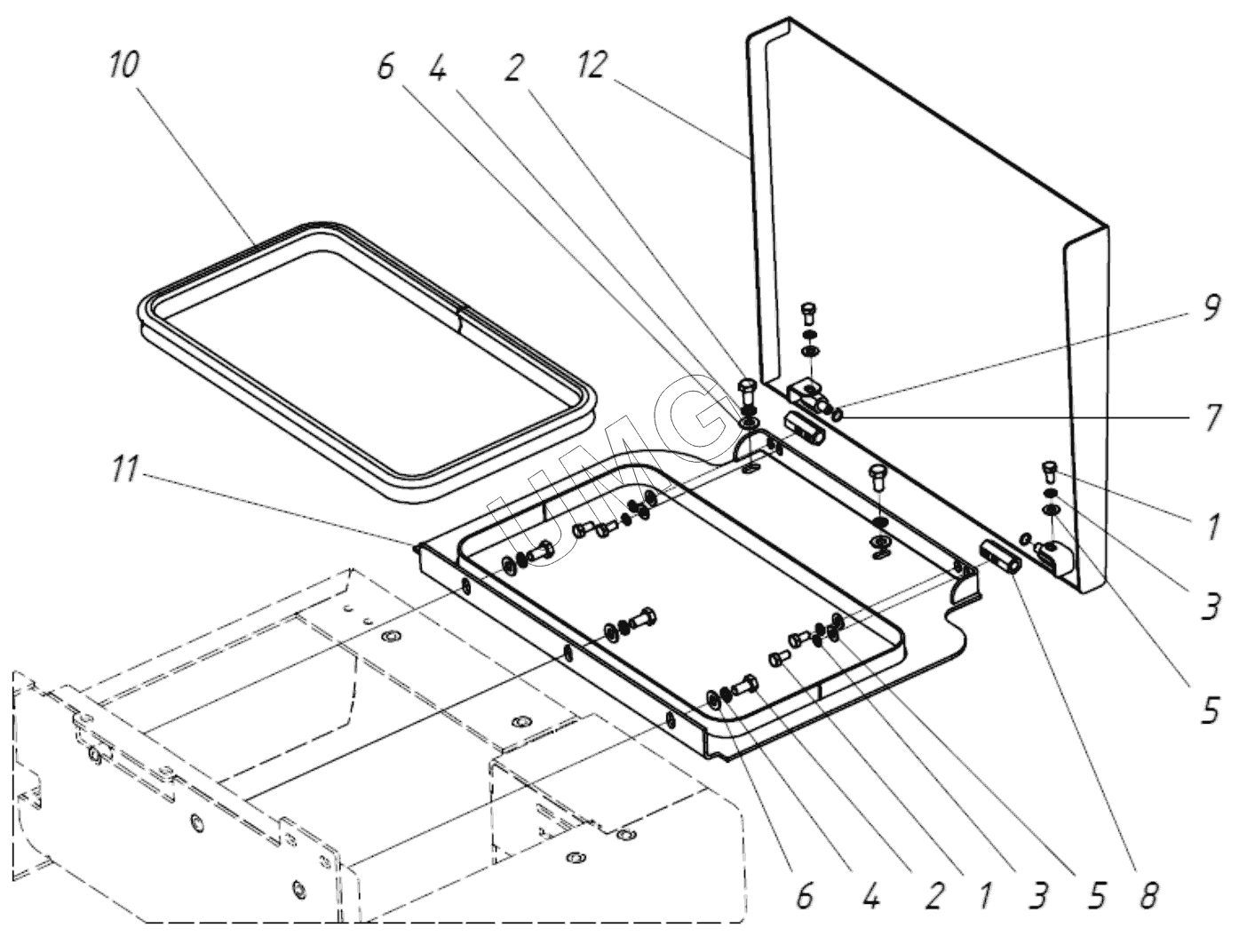

E225LC. 202190000000 00 Установка ступени
1
1
2
2
3
3
4
4
5
5
6
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 000026400110 01 | Болт | |
| 2 | 000026400221 01 | Болт | |
| 3 | 000026440205 01 | Шайба | |
| 4 | 000026440206 01 | Шайба | |
| 5 | 000026440608 01 | Шайба | |
| 6 | 000026440610 01 | Шайба | |
| 7 | 000064210025 01 | Кольцо | |
| 8 | 202190000001 00 | Петля | |
| 9 | 202190000002 00 | Петля | |
| 10 | 202190000008 00 | Уплотнитель резиновый армированный металлом | |
| 11 | 202190100000 00 | Основание ступени | |
| 12 | 202190200000 00 | Ступень в сборе |
