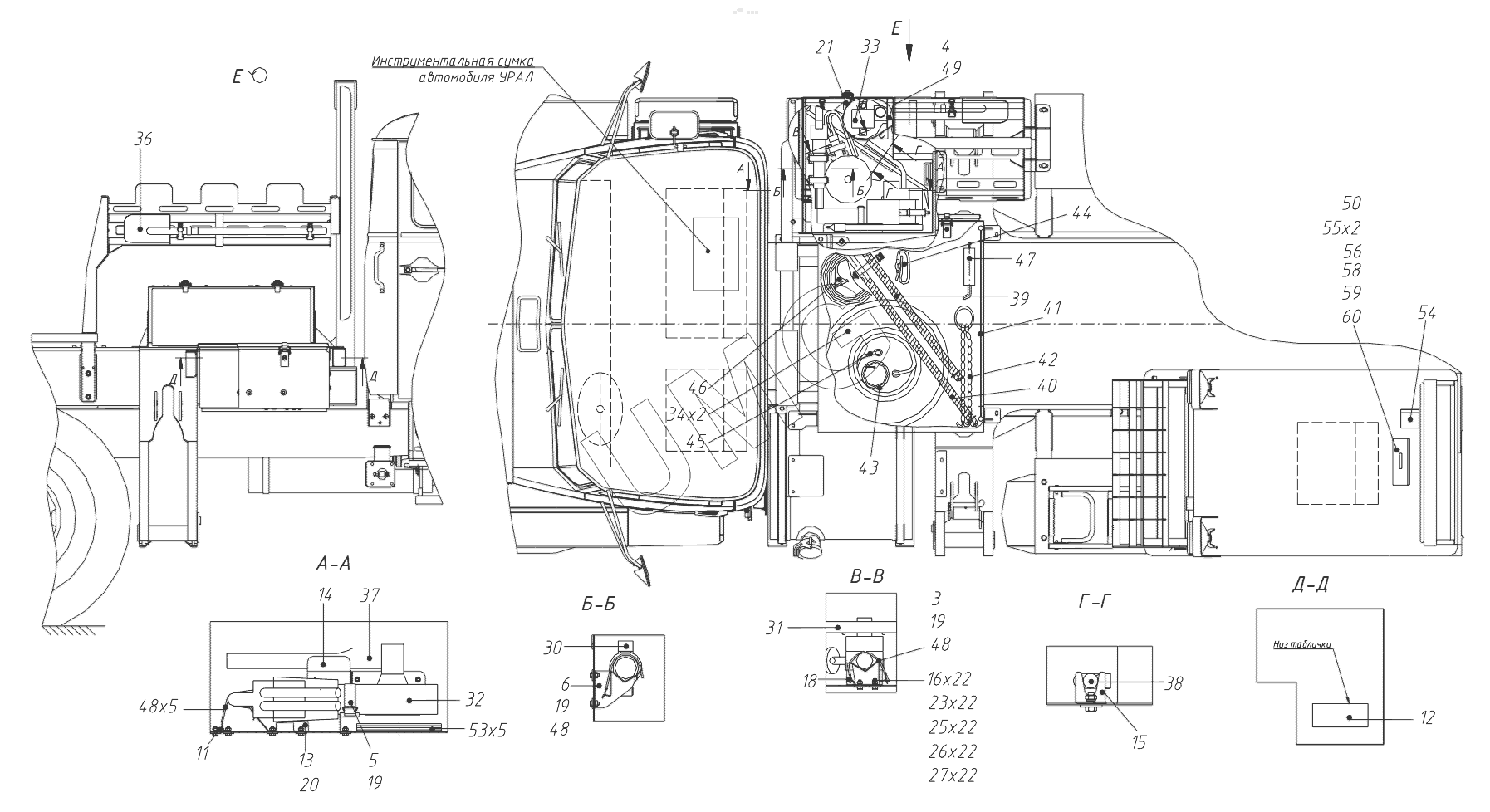

ЭОВ-3521М-1. 417-10-41.02.000 Комплект ручного инструмента и ЗИП
417-10-41.02.000
3
4
5
6
11
12
13
14
15
16
18
19
19
19
20
21
23
25
26
27
30
31
32
33
34
36
37
38
39
40
41
42
43
44
45
46
47
48
48
48
49
50
53
54
55
56
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 417-10-41.02.000 | 417-10-41.02.000 | Комплект ручного инструмента | |
| 3 | 417-10-41.02.030-01 | Кронштейн нижний | |
| 4 | 417-10-41.02.040 | Кронштейн угловой | |
| 5 | 417-10-41.02.050 | Кронштейн опорный | |
| 6 | 417-10-41.02.060 | Кронштейн навесной | |
| 11 | 417-10-41.02.001 | Фиксатор | |
| 12 | 417-10-41.02.002 | Табличка | |
| 13 | 417-10-41.02.003 | Кронштейн | |
| 14 | 417-10-41.02.004 | Кронштейн навесной | |
| 15 | 417-10-41.02.005 | Кронштейн | |
| 16 | 417-10-41.02.006 | Шайба | |
| 18 | 417-10-41.02.008 | Основание | |
| 19 | 417-10-41.02.009 | Пластина | |
| 20 | 417-10-41.02.0011 | Пластина | |
| 21 | 417-10-41.02.012 | Пластина | |
| 23 | М8-6gх20.58.016 | Болт | |
| 25 | С8.01.08кп.019 | Шайба | |
| 26 | 8.65Г.05 | Шайба ГОСТ 6958-78 | |
| 27 | М8-7Н.5.016 | Гайка | |
| 30 | МГЗ-40-2 | Молоток отбойный | |
| 31 | МШУ-230 | Машинка шлифовальная угловая | |
| 32 | ППГ-40 | Перфоратор переносной | |
| 33 | НП-45 | Насос погружной | |
| 34 | Комплект подключения инструмента | Комплект подключения инструмента | |
| 36 | ЛС-100 | Лопата | |
| 37 | 375-3905-120-01 | Топор | |
| 38 | 4185-000-01 | Вороток | |
| 39 | Бур | Бур | |
| 40 | Бур | Бур | |
| 41 | Пила двуручная | Пила двуручная | |
| 42 | 4Сц | Строп цепной | |
| 43 | 417-10-88.24.010-10 | Провод | |
| 44 | 418-00-91.10.000 | Удлинитель насоса ручной перекачки топлива | |
| 45 | Трос буксирный | Трос буксирный | |
| 46 | Рукав насоса погружного | Рукав насоса погружного | |
| 47 | Ш1-3911010 | Шприц | |
| 48 | 2108-1311090 | Хомут | |
| 49 | 2121-3105010 | Ремень запасного колеса | |
| 50 | Сумка инструментальная | Сумка инструментальная | |
| 53 | Круг отрезной | Круг отрезной | |
| 54 | Защитный лицевой щиток | Защитный лицевой щиток | |
| 55 | Перчатки ХБ с ПВХ | Перчатки ХБ с ПВХ | |
| 56 | Р 12.4.207-99 | Наушники | |
| 58 | 417-10-41.02.100 | Комплект колец уплотнительных | |
| 59 | 417-10-41.02.150 | Комплект ключей и торцевых головок | |
| 60 | 417-10-41.02.200 | Комплект манометров |
