ЭОВ-3521М-1. 417-10-41.01.000-01 Установка запасного колеса
1
2
3
4
5
6
8
10
11
12
13
15
16
18
20
20
20
21
22
24
24
25
25
26
28
28
28
29
29
30

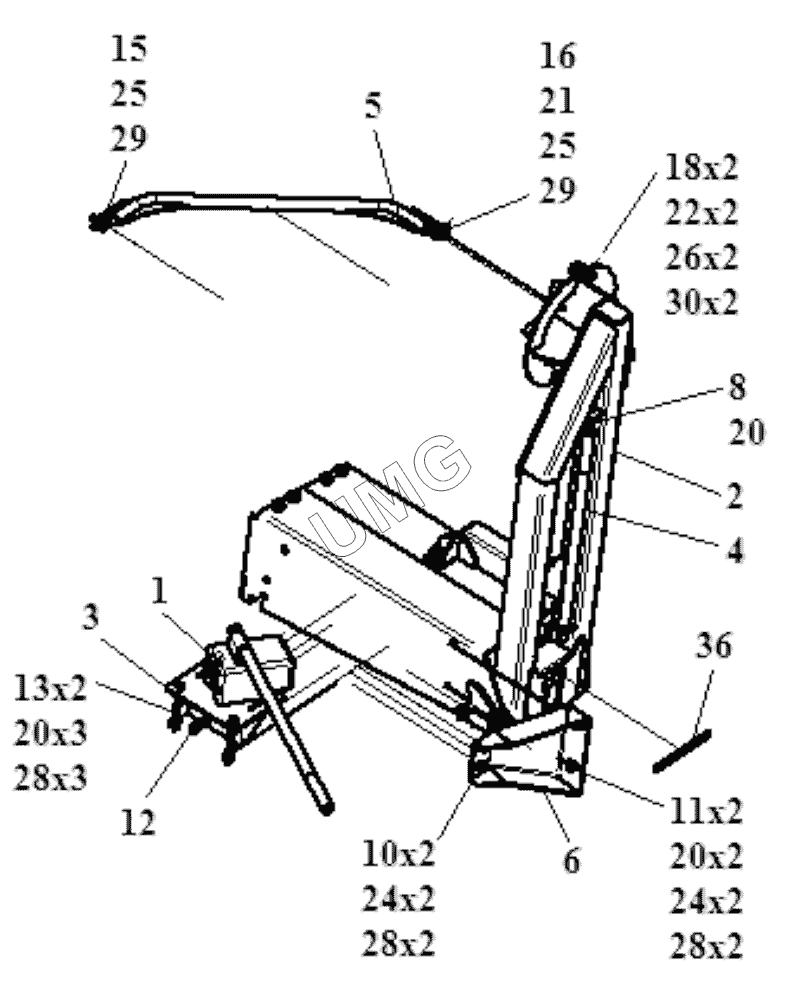

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 417-10-41.01.000-01 | 417-10-41.01.000-01 | Установка запасного колеса | |
| 1 | 417-10-41.01.800 | Гидрооборудование запасного колеса | |
| 2 | 417-10-41.01.900 | Стойка запасного колеса | |
| 3 | 417-10-41.01.950 | Кронштейн насоса | |
| 4 | 417-10-41.01.960 | Рычаг насоса | |
| 5 | 417-10-41.01.970 | Тяга | |
| 6 | 417-10-41.01.980 | Кронштейн | |
| 8 | 417-10-41.01.902 | Болт конусный | |
| 10 | М12-6gх25.58.016 | Болт | |
| 11 | М12-6gх30.58.016 | Болт | |
| 12 | М12-6gх95.58.016 | Болт | |
| 13 | М12-6gх130.58.016 | Болт | |
| 15 | М16-6gх30.58.016 | Болт | |
| 16 | М16-6gх35.58.016 | Болт | |
| 17 | М16-6gх45.58.016 | Болт | |
| 18 | М20-6gх50.88.20Г2Р.016 | Болт | |
| 20 | М12-6Н.5.016 | Гайка | |
| 21 | М16-6Н.5.016 | Гайка | |
| 22 | М20-6Н.5.016 | Гайка | |
| 24 | 12.65Г.05 | Шайба ГОСТ 6402-70 | |
| 25 | 16.65Г.05 | Шайба ГОСТ 6402-70 | |
| 26 | 20.65Г.05 | Шайба | |
| 28 | С12.01.08кп.016 | Шайба | |
| 29 | С16.01.08кп.016 | Шайба | |
| 30 | С20.01.08кп.016 | Шайба |
