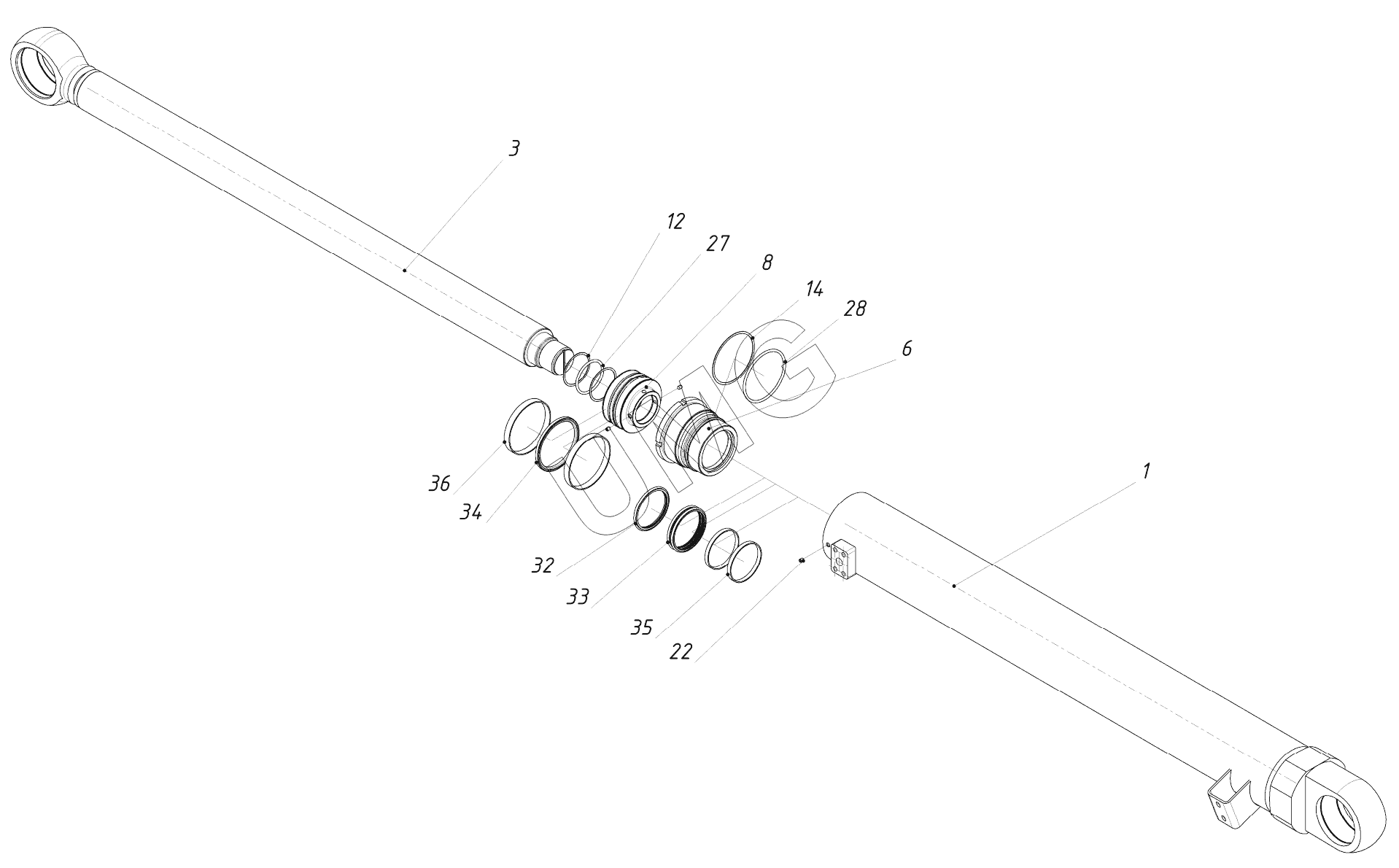

ЭОВ-3521М-1. 417-10-23.90.000 Гидроцилиндр рукояти
1
3
6
8
12
14
22
27
28
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 417-10-23.90.100 | Цилиндр | |
| 3 | 417-10-23.90.200 | Шток сварной | |
| 4 | 402.09.05.00.004 | Гайка наружная | |
| 6 | 417-10-23.90.004 | Букса | |
| 8 | 417-10-23.90.006 | Поршень | |
| 12 | 160-10-15.41.011 | Кольцо защитное | |
| 14 | 34.64.00.913 | Кольцо защитное | |
| 22 | М8-6gх12.22Н.019 | Винт | |
| 27 | 080-090-58-2-3 | Кольцо | |
| 28 | 130-140-58-2-3 | Кольцо | |
| 32 | Е50-А-100-5 | Грязесъёмник | |
| 33 | Е06-100-5 | Уплотнение | |
| 34 | Е15М-140-5 | Уплотнение | |
| 35 | Е20-100-105 | Кольцо | |
| 36 | Е20-135-140 | Кольцо |
