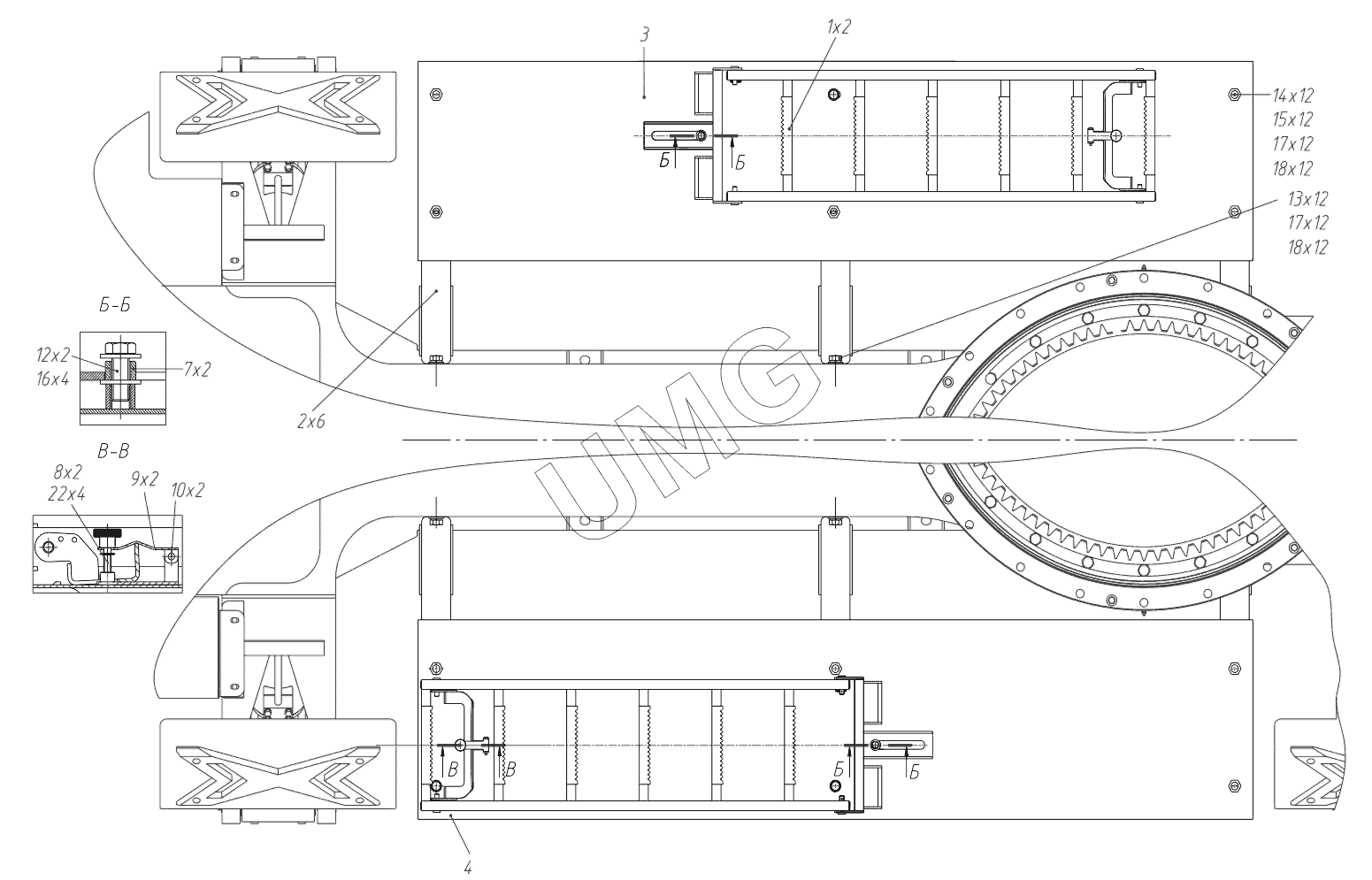

ЭОВ-3521М-1. 417-10-21.00.100 Установка брызговиков
1
2
2
2
2
2
2
2
3
4
4
4
7
8
9
10
12
12
12
12
12
12
12
12
13
14
15
16
17
17
18
18
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 417-10-21.00.100 | 417-10-21.00.100 | Установка брызговиков | |
| 1 | 422-00-60.00.090 | Лестница | |
| 2 | 417.10.21.00.110 | Кронштейн | |
| 3 | 417.10.21.00.120 | Брызговик | |
| 4 | 417.10.21.00.120-01 | Брызговик | |
| 7 | 417.10.21.00.101 | Втулка | |
| 8 | 417-10-41.04.003 | Винт | |
| 9 | 417-10-41.04.004 | Застежка | |
| 10 | 417-10-41.04.005 | Ось | |
| 12 | М12-8gх30.58.019 | Болт | |
| 13 | М16-8gх30.58.019 | Болт | |
| 14 | М16-8gх40.58.019 | Болт | |
| 15 | М16-6Н.5.016 | Гайка | |
| 16 | С14.01.08кп.016 | Шайба | |
| 17 | 16.65Г.019 | Шайба | |
| 18 | С16.01.08кп.016 | Шайба | |
| 22 | 7.65Г.016 | Шайба |
