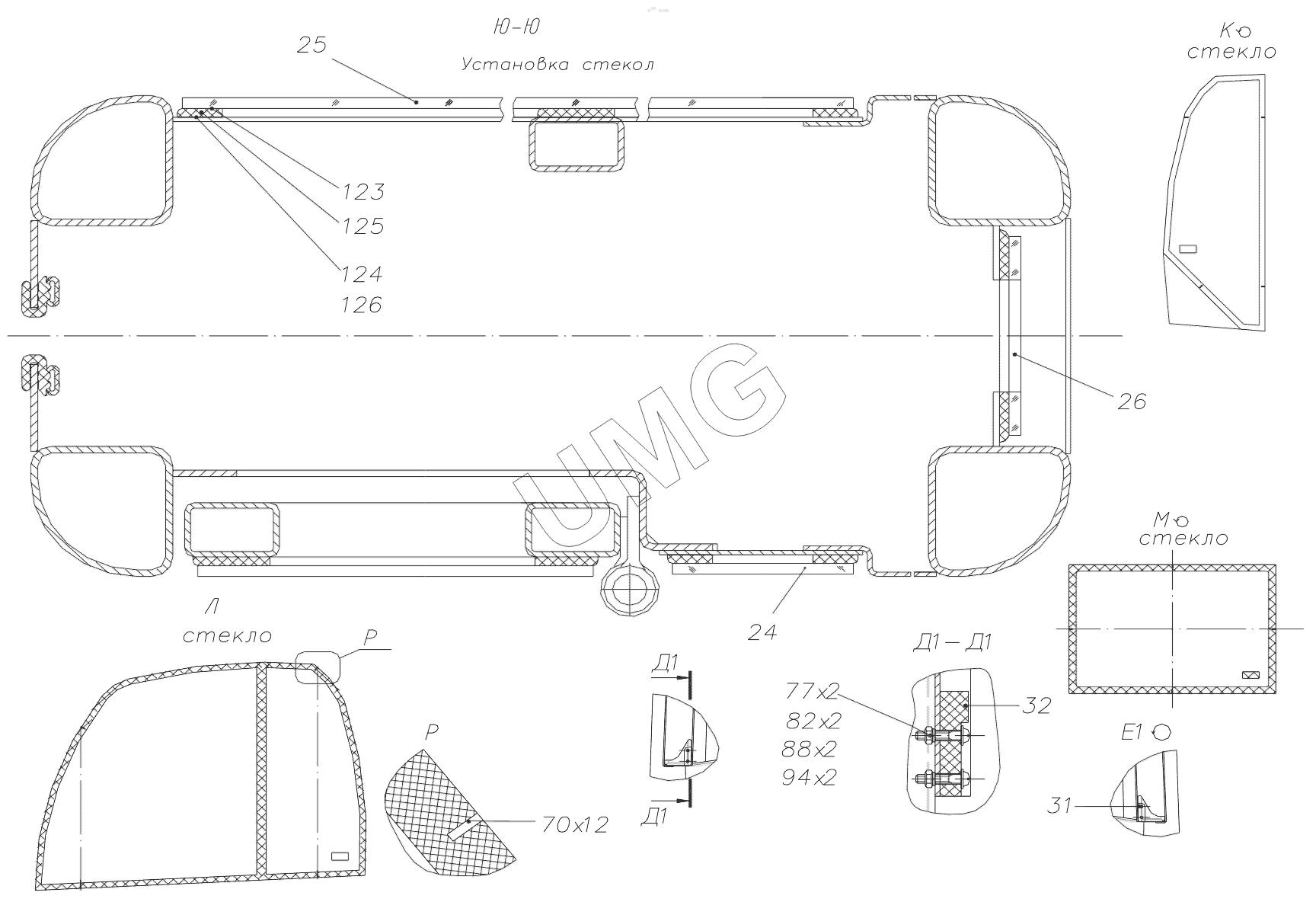

ЭОВ-3521М-1. 312-20-02.00.000-11 Кабина
24
25
26
31
32
70
77
82
88
94
123
125
126
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 312-30-02.10.000-11 | Металлоконструкция кабины | |
| 2 | 312-30-02.32.000-11 | Рамка верхняя | |
| 3 | 312-30-02.40.000-20 | Дверь | |
| 4 | 312-30-02.50.000-11 | Установка люка | |
| 7 | 312-30-02.90.000 | Установка вибро- и шумоизоляции | |
| 10 | 312-30-02.00.300 | Скоба | |
| 11 | 312-30-02.00.410 | Фиксатор | |
| 12 | 312-30-02.00.500-11 | Решетка | |
| 17 | 312-30-02.80.000-11 | Установка зеркала заднего вида | |
| 20 | 005-01-10.00.010 | Амортизатор | |
| 24 | 312-30-02.00.001-01 | Стекло | |
| 25 | 312-30-02.00.002-01 | Стекло | |
| 26 | 312-30-02.00.003-01 | Стекло | |
| 27 | 312-30-02.00.004 | Панель внутренняя | |
| 28 | 312-30-02.00.005 | Панель левая | |
| 29 | 312-30-02.00.006 | Панель правая | |
| 30 | 312-30-02.00.007 | Панель | |
| 31 | 312-30-02.00.014 | Упор левый нижний | |
| 32 | 312-30-02.00.015 | Упор правый нижний | |
| 33 | 312-30-02.00.017 | Втулка предохранительная | |
| 34 | 312-30-02.00.018 | Втулка | |
| 35 | 312-30-02.00.020-11 | Поручень | |
| 36 | 312-30-02.00.021 | Панель | |
| 38 | 312-30-02.00.023 | Панель левая | |
| 39 | 312-30-02.00.027 | Профиль | |
| 41 | 312-30-02.00.028 | Профиль | |
| 42 | 312-30-02.00.038-11 | Уголок | |
| 43 | 312-30-02.00.042 | Крышка | |
| 44 | 312-30-02.00.051 | Гайка | |
| 45 | 312-30-02.00.052 | Кольцо | |
| 46 | 312-30-02.00.057 | Шайба | |
| 47 | 312-30-02.00.059 | Палец резьбовой | |
| 48 | 312-30-02.00.061 | Амортизатор | |
| 49 | 312-30-02.00.062 | Шайба | |
| 50 | 312-30-02.00.063 | Поручень | |
| 51 | 312-30-02.00.064 | Упор | |
| 52 | 312-30-02.00.065 | Карман | |
| 53 | 312-30-02.00.066 | Облицовка задней стенки | |
| 54 | 312-30-02.00.067 | Крышка | |
| 58 | 312-30-02.00.022-01 | Панель правая | |
| 58 | 312-30-02.00.022 -заготовка для | Панель правая | |
| 58 | 312-30-02.00.022-01 | Панель правая | |
| 64 | 312-30-02.00.001-10 | Стекло | |
| 66 | 312-40-02.00.075-10 | Панель верхняя | |
| 68 | 003-01-02.00.010 | Крючок | |
| 70 | 005-06-02.64.008 | Вставка | |
| 73 | ВМ8-8gх20.58.016 | Болт | |
| 74 | ВМ10-8gх20.58.016 | Болт | |
| 75 | ВМ10-8gх30.58.016 | Болт | |
| 77 | ВМ4-6gх20.48.016 | Винт | |
| 78 | ВМ6-6gх12.48.016 | Винт | |
| 79 | ВМ6-6gх22.48.016 | Винт | |
| 82 | М4-6Н.5.016 | Гайка | |
| 83 | М6-6Н.5.016 | Гайка | |
| 84 | М8-6Н.5.016 | Гайка | |
| 85 | М10-6Н.5.016 | Гайка | |
| 88 | 4.65Г.016 | Шайба | |
| 89 | 6.65Г.016 | Шайба | |
| 90 | 8.65Г.016 | Шайба | |
| 91 | 10.65Г.016 | Шайба | |
| 94 | С4.01.019 | Шайба | |
| 95 | С6.01.019 | Шайба | |
| 96 | С8.01.019 | Шайба | |
| 97 | С10.01.019 | Шайба | |
| 100 | 471.3730 | Мотор-редуктор | |
| 101 | 492.5205800-10 | Рычаг очистителя «Автоприбор», г. Владимир | |
| 102 | 49.5205900 | Щетка стеклоочистителя «Автоприбор» г. Владимир | |
| 103 | 3302-5602155-01 | Пистон крепления обивки цвет черный | |
| 104 | 3302-5602156 | Гнездо пистона | |
| 105 | 2108-5402270/71 | Пистон крепления обивки цвет черный | |
| 106 | 2106-2803055 | Винт крепления накладки бампера | |
| 107 | 4310-8047010 | Зажим запасной | |
| 108 | 4310-8047020 | Подпятник | |
| 109 | 25314 | Кабельный хомут | |
| 116 | УЭТ-6107805 | Уплотнитель резиновый армированный металлом | |
| 117 | УЭТ-6107805 | Уплотнитель резиновый армированный металлом | |
| 118 | УЭТ-6107805 | Уплотнитель резиновый армированный металлом | |
| 119 | УЭТ-6107805 | Уплотнитель резиновый армированный металлом | |
| 123 | Праймер | Праймер Terostat-8519 | |
| 125 | Клей | Клей | |
| 126 | Очиститель | Очиститель |
