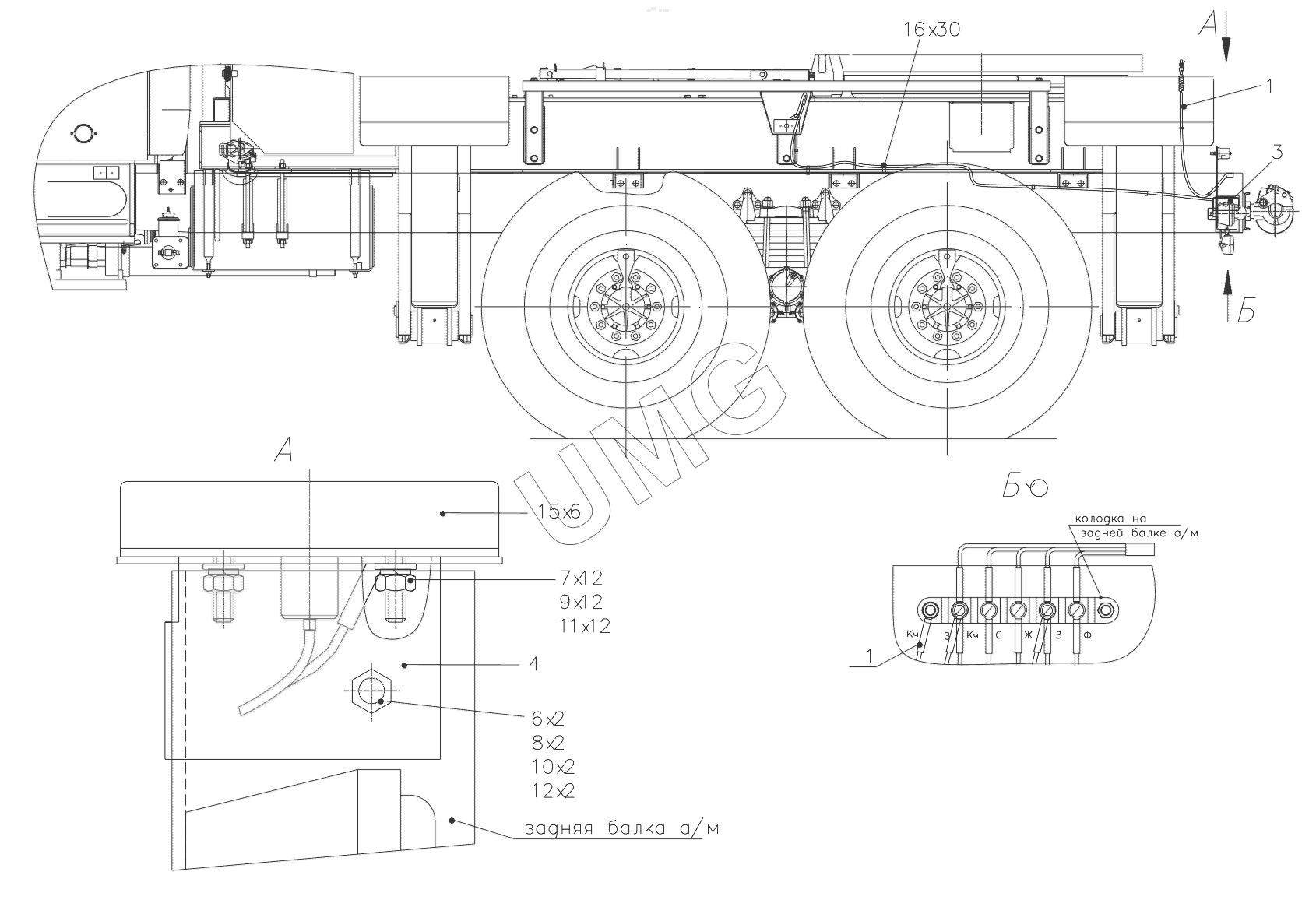

ЭОВ-3521М-1. 417-10-22.90.200 Электрооборудование накладной рамы
1
1
3
4
6
7
8
9
10
11
12
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 417-10-22.90.220 | Жгут проводов | |
| 3 | 417-10-22.90.201 | Кронштейн | |
| 4 | 417-10-22.90.201-10 | Кронштейн | |
| 6 | М8-6gх30.58.016 | Болт | |
| 7 | М6-8Н.5.016 | Гайка | |
| 8 | М8-8Н.5.016 | Гайка | |
| 9 | А6.01.08кп.019 | Шайба | |
| 10 | А8.01.08кп.019 | Шайба | |
| 11 | 6.65Г.016 | Шайба | |
| 12 | 8.65Г.016 | Шайба | |
| 15 | 431.3731 | Фонарь габаритный боковой маркерный | |
| 16 | 25314 | Кабельный хомут |
