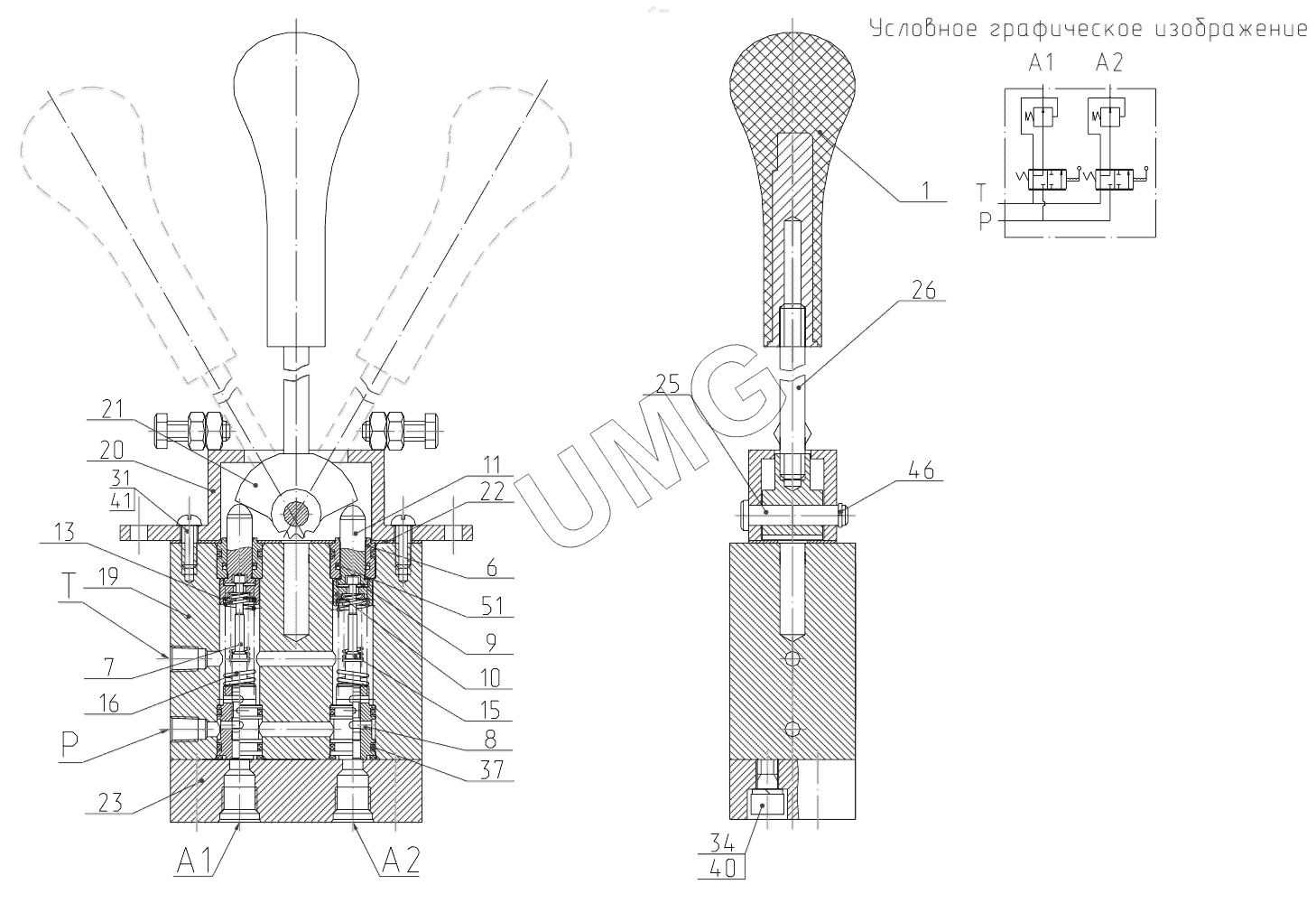

ЭОВ-3521М-1. 13.80.04.960-10 Блок управления
1
6
7
8
9
10
11
13
15
16
19
19
20
21
22
23
25
26
31
34
37
40
41
46
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 13.80.04.960-10 | 13.80.04.960-10 | Блок управления | |
| 1 | 13.80.04.670 | Ручка | |
| 6 | 13.80.04.507 | Втулка верхняя | |
| 7 | 13.80.04.510 01 | Золотник | |
| 8 | 13.80.04.514 | Втулка нижняя | |
| 9 | 13.80.04.518 | Шайба | |
| 10 | 13.80.04.519 | Упор | |
| 11 | 13.80.04.566 | Толкатель | |
| 13 | 13.80.04.611-20 | Пружина | |
| 15 | 13.80.04.612 | Втулка | |
| 16 | 13.80.04.613 | Пружина | |
| 17 | 13.80.04.704 | Толкатель фиксатора | |
| 19 | 13.80.04.706 | Пружина | |
| 19 | 13.80.04.941 | Корпус | |
| 20 | 13.80.04.980 | Крышка | |
| 21 | 13.80.04.943-30 | Кулачок | |
| 22 | 13.80.04.944 | Пластина | |
| 23 | 13.80.04.953-20 | Крышка | |
| 25 | 13.80.04.956-10 | Ось | |
| 26 | 13.80.04.957-30 | Рычаг | |
| 31 | М6-6gx20.58.016 | Болт | |
| 34 | М8-6gx30.58.016 | Болт | |
| 37 | 014-018-25-2-3 | Кольцо | |
| 40 | 8.65Г.016 | Шайба | |
| 41 | 6.65Г.016 | Шайба | |
| 46 | 2х12.019 | Шплинт | |
| 51 | 601.00.00.014 | Манжета 10х13.6 |
