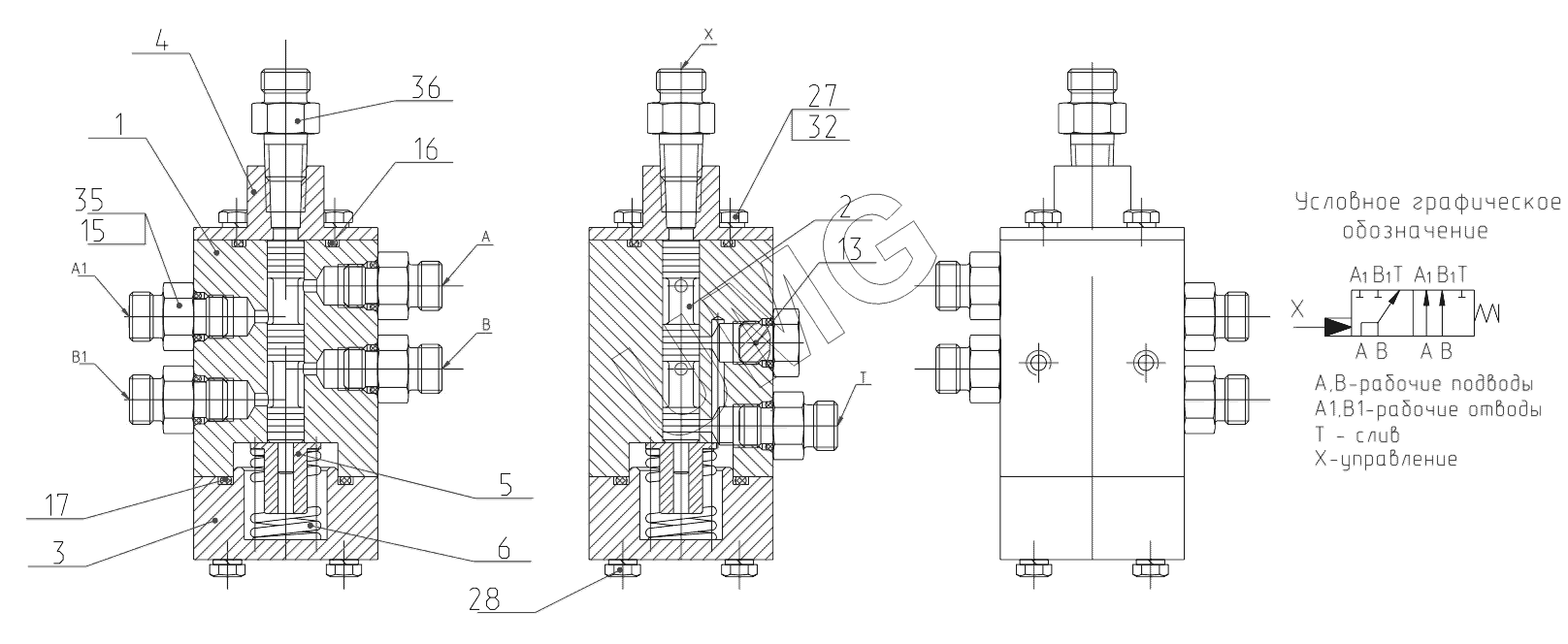

ЭОВ-3521М-1. ЭО-3323А.07.21.010-10 Гидрораспределитель
1
2
3
4
5
6
13
15
16
17
27
28
32
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭО-3323А.07.21.010-10 | ЭО-3323А.07.21.010-10 | Гидрораспределитель | |
| 1 | ЭО-3323А.07.21.011 01 | Корпус | |
| 2 | ЭО-3323А.07.21.012 | Золотник | |
| 3 | ЭО-3323А.07.21.013 01 | Крышка | |
| 4 | ЭО-3323.07.10.011 | Крышка | |
| 5 | ЭО-3323.07.10.014 | Тарелка | |
| 6 | ЭО-3323.07.10.015-10 | Пружина | |
| 13 | ЭО-3322А.24.01.014 | Заглушка | |
| 15 | 012-016-25-2-2 | Кольцо | |
| 16 | 030-035-30-1-2 | Кольцо | |
| 17 | 038-044-36-2-3 | Кольцо | |
| 27 | М6-6gх16.58.016 | Болт | |
| 28 | М6-6gх35.58.016 | Болт | |
| 32 | 6.65Г.016 | Шайба | |
| 35 | 100406.1 | Адаптер | |
| 36 | 101806.1 | Адаптер |
