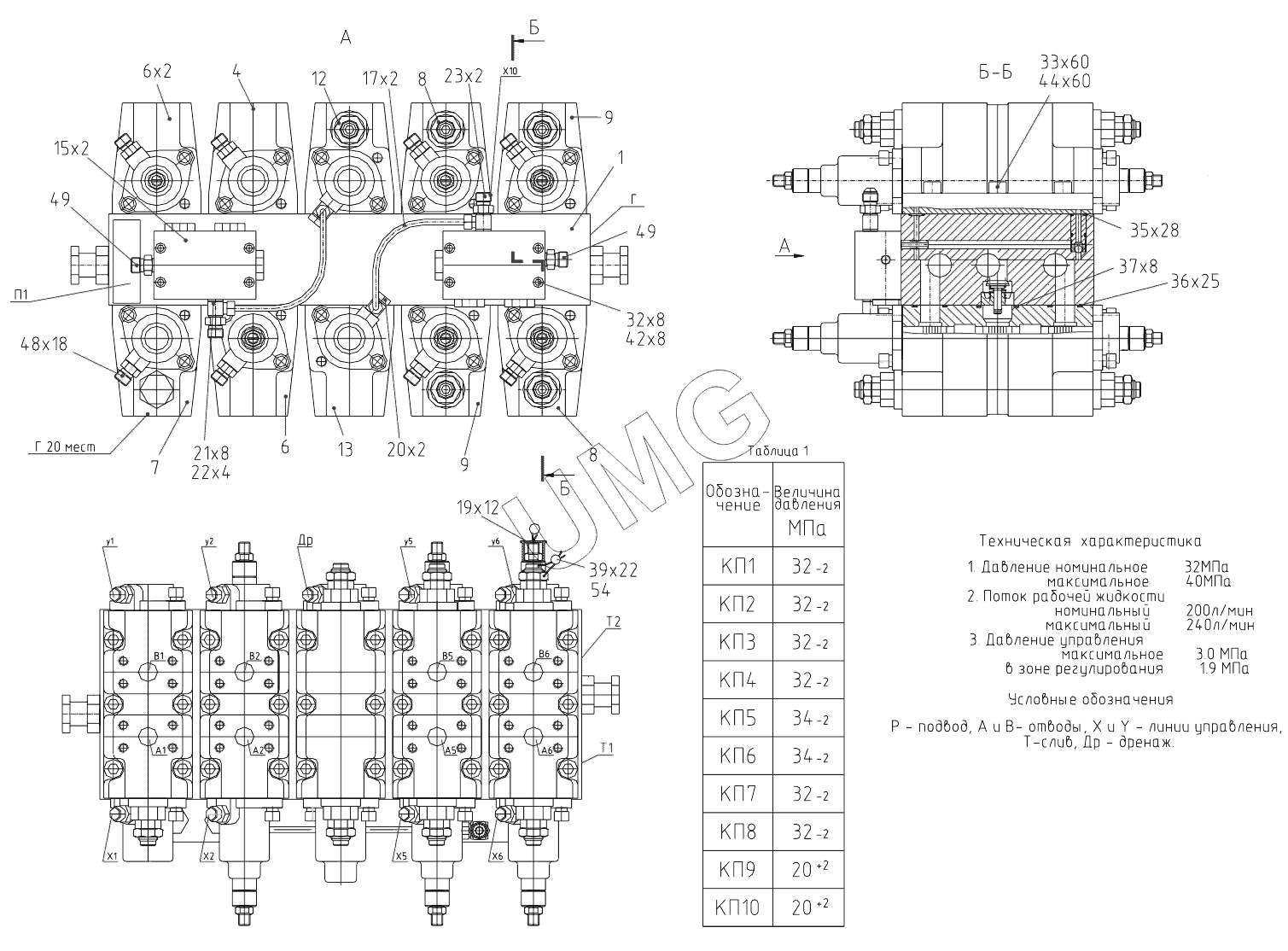

ЭОВ-3521М-1. 417-21-520.00 Гидрораспределитель
1
4
6
6
7
8
8
9
9
12
13
15
17
19
20
21
22
23
32
33
35
36
37
39
42
44
48
49
49
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 417-21-520.00 | 417-21-520.00 | Гидрораспределитель | |
| 1 | 520.10.00.000 | Плита | |
| 4 | 520.20.50.000 | Секция рабочая (опоры) | |
| 6 | 520.20.50.300 | Секция рабочая (доб. рукояти) | |
| 7 | 520.20.51.000 | Секция рабочая (поворот) | |
| 8 | 520.20.53.100 | Секция рабочая (ковш) | |
| 9 | 520.20.53.200 | Секция рабочая (рукоять) | |
| 12 | 520.21.65.000 | Секция напорно-сливная | |
| 13 | 520.21.75.000 | Напорно-сливная секция | |
| 15 | 520.32.00.000-20 | Блок клапанов "ИЛИ" | |
| 17 | 520.50.10.000 | Трубопровод | |
| 19 | МН22 | Заглушка | |
| 20 | 520.50.00.001 | Болт | |
| 21 | 520.50.00.003 | Шайба | |
| 22 | 520.50.00.007 | Штуцер | |
| 23 | 314-30-80.04.002 | Штуцер | |
| 32 | М6-6gх50.66.016 | Винт | |
| 33 | М12-6gх35.88.40Х.016 | Болт | |
| 35 | 012-016-25-2-3 | Кольцо | |
| 36 | 030-035-30-2-3 | Кольцо | |
| 37 | 038-044-36-2-3 | Кольцо | |
| 39 | 10/65 | Пломба | |
| 42 | 6.65Г.016 | Шайба | |
| 44 | 12.65Г.016 | Шайба | |
| 48 | 100406.1 | Адаптер | |
| 49 | 101828.1 | Адаптер | |
| 54 | 1-0-С | Проволока |
