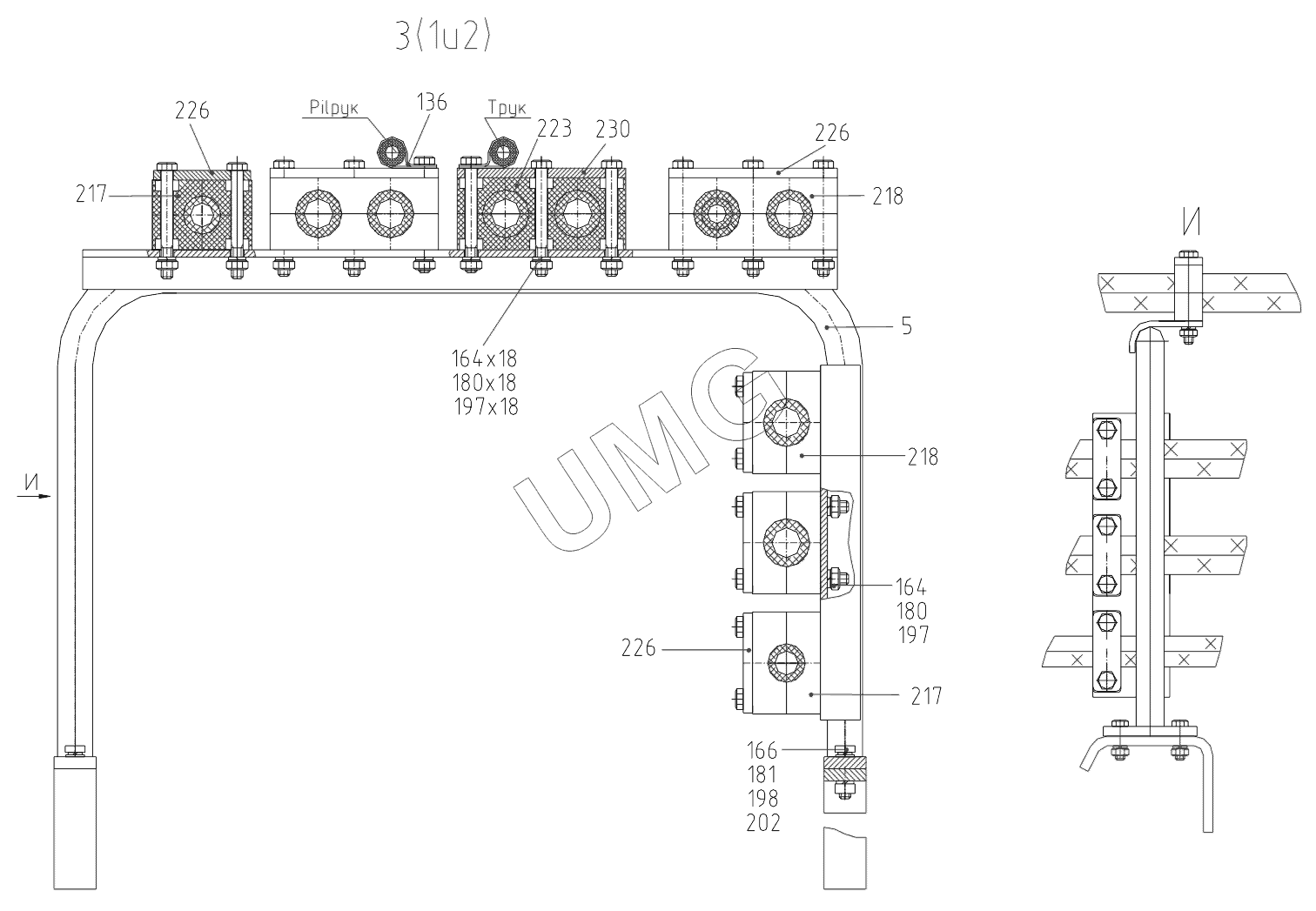

ЭОВ-3521М-1. 417-21-80.01.000 00 Трубопроводы на поворотной платформе (с разводкой под ручной инструмент), 417-21-80.01.000 10 Трубопроводы на поворотной платформе (без разводки под ручной инструмент)
5
136
164
164
166
180
180
181
197
197
198
202
217
217
218
218
223
226
226
226
230
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 417-21-80.01.000 00 | 417-21-80.01.000 00 | Трубопроводы на поворотной платформе | |
| 417-21-80.01.000 10 | 417-21-80.01.000 10 | Трубопроводы на поворотной платформе | |
| 1 | 417-21-520.00 | Гидрораспределитель | |
| 2 | 422-00-80.01.020 | Трубопровод | |
| 3 | 417-21-80.01.030 | Трубопровод | |
| 4 | 417-21-80.01.040 | Фланец сливной | |
| 5 | 417-21-80.01.050 | Кронштейн | |
| 8 | 422-00-80.01.080 | Клапан предохранительный | |
| 9 | 417-21-80.01.090 | Трубопровод | |
| 10 | 422-00-80.01.100-10 | Трубопровод | |
| 11 | 314-02-80.01.110 | Трубопровод | |
| 12 | 417-21-80.01.120 | Трубопровод | |
| 13 | 417-21-80.01.130 | Трубопровод | |
| 18 | 417-21-80.01.180 | Трубопровод | |
| 19 | 417-21-80.01.190 | Трубопровод | |
| 20 | 417-21-80.01.200 | Трубопровод | |
| 21 | 422-00-80.01.210 | Трубопровод | |
| 23 | 417-21-80.01.230 | Патрубок | |
| 31 | 322-00-81.010 | Патрубок | |
| 35 | 312-04-80.02.020 | Трубопровод | |
| 36 | 318-50-80.01.020 | Фланец | |
| 37 | 318-50-80.01.040-10 | Клапан предохранительный | |
| 38 | 318-50-80.01.050 | Переходник | |
| 39 | 314-02-80.01.050 | Кронштейн | |
| 40 | 314-02-80.01.600-20 | Клапан предохранительный | |
| 43 | 318-00-80.01.290 | Трубопровод | |
| 47 | ЭО-3323А.08.07.110-20 | Клапан подпорный | |
| 60 | ЭО-3323.01.80.800 | Клапан обратный | |
| 63 | ЭО-3323.07.10.010-10 | Гидрораспределитель | |
| 65 | ЭО-3323.01.82.680 | Включатель манометра | |
| 66 | ЭО-3323.07.21.360 | Трубопровод | |
| 68 | ЭО-3322А.23.02.260 | Включатель манометра | |
| 74 | 402.90.00.030 | Гидрораспределитель | |
| 81 | 417-21-80.01.001 | Кронштейн | |
| 82 | 417-21-80.01.002 | Рукав | |
| 83 | 417-21-80.01.003 | Рукав | |
| 84 | 417-21-80.01.004 | Рукав | |
| 85 | 417-21-80.01.005 | Рукав | |
| 86 | 417-21-80.01.006 | Рукав | |
| 87 | 417-21-80.01.007 | Рукав | |
| 88 | 417-21-80.01.008 | Рукав | |
| 89 | 417-21-80.01.009 | Рукав | |
| 90 | 417-21-80.01.010 | Штуцер | |
| 93 | 417-21-80.01.013 | Штуцер | |
| 94 | 417-21-80.01.014 | Пластина | |
| 97 | 222-02-80.01.001 | Каркас | |
| 98 | 005-04-80.01.005 | Штуцер | |
| 100 | 222-02-80.01.005 | Рукав 16х25-1,6 L=700+/-2 | |
| 102 | 225-00-80.01.502 | Рукав | |
| 106 | 312-04-28.81.001 | Штуцер | |
| 107 | 312-04-80.04.004 | Штуцер | |
| 108 | 314-02-80.01.009-10 | Рукав 40х51-1,6 ГОСТ10362-76 (L=500мм) | |
| 110 | 314-30-80.04.001 | Штуцер | |
| 114 | 318-50-80.01.008 | Хомут | |
| 115 | 318-50-80.01.009 | Штуцер | |
| 116 | 320-20-80.04.002 | Переходник | |
| 118 | ЭО-3323А.08.02.003 | Штуцер | |
| 120 | ЭО-3322Д.23.02.003 | Гайка | |
| 121 | ЭО-3322А.23.03.004 | Штуцер | |
| 124 | ЭО-3322Б.48.01.904 | Гайка | |
| 127 | ЭО-3323.01.80.003 | Фланец | |
| 136 | НГ-413.010.0.001 | Хомут | |
| 138 | МГ-300.222.1.004 | Прижим | |
| 141 | 520.20.20.025 | Штуцер | |
| 142 | М10-6gх30.88.35Х.016 | Болт | |
| 143 | М12-6gх35.88.40Х.016 | Болт | |
| 148 | М6-6gх16.58.016 | Болт | |
| 149 | М6-6gх30.58.016 | Болт | |
| 151 | М6-6gх80.58.016 | Болт | |
| 154 | М8-6gх20.58.016 | Болт | |
| 156 | М8-6gх40.58.016 | Болт | |
| 157 | М8-6gх50.58.016 | Болт | |
| 158 | М8-6gх60.58.016 | Болт | |
| 159 | М8-6gх75.58.016 | Болт | |
| 160 | М10-6gх20.58.016 | Болт | |
| 164 | М10-6gх90.88.40Х.016 | Болт | |
| 165 | М12-6gх25.58.016 | Болт | |
| 166 | М12-6gх30.58.016 | Болт | |
| 167 | М12-6gх40.58.016 | Болт | |
| 168 | М12-6gх45.58.016 | Болт | |
| 169 | М12-6gх50.58.016 | Болт | |
| 170 | М12-6gх60.88.40Х.016 | Болт | |
| 175 | М10-6gх35.88.35Х.016 | Винт | |
| 178 | М6-6Н.5.016 | Гайка | |
| 179 | М8-6Н.5.016 | Гайка | |
| 180 | М10-6Н.5.016 | Гайка | |
| 181 | М12-6Н.5.016 | Гайка | |
| 182 | 012-016-25-2-3 | Кольцо | |
| 183 | 018-022-25-2-3 | Кольцо | |
| 185 | 020-025-30-2-3 | Кольцо | |
| 186 | 024-028-25-2-3 | Кольцо | |
| 187 | 030-035-30-2-3 | Кольцо | |
| 188 | 038-044-36-2-3 | Кольцо | |
| 190 | 045-050-30-2-3 | Кольцо | |
| 192 | 070-078-46-2-3 | Кольцо | |
| 195 | 6.65Г.016 | Шайба | |
| 196 | 8.65Г.016 | Шайба | |
| 197 | 10.65Г.016 | Шайба | |
| 198 | 12.65Г.016 | Шайба | |
| 200 | С8.01.08кп.016 | Шайба | |
| 201 | С10.01.08кп.016 | Шайба | |
| 202 | С12.01.08кп.016 | Шайба | |
| 206 | 62900А | Дроссель с обратным гидроклапаном ТУ22-1.020-102-95 000 | |
| 207 | БСГ-1 | Гидроблок согласования | |
| 210 | 64000А | Блок аккумуляторный | |
| 212 | ФНВД.4.1.К.В1.Г2.10Б.0 | Фильтр напорный | |
| 217 | DIN 3015 5032 РАН | Корпус одиночного зажима | |
| 218 | DIN 3015 5040 РАН | Корпус одиночного зажима | |
| 219 | DIN 3015 322/22 РАН | Корпус одиночного зажима | |
| 221 | DIN 3015 540/40 РАН | Корпус спаренного зажима | |
| 223 | DIN 3015 5040/40 РАН | Корпус спаренного зажима | |
| 226 | DIN 3015 DPAL 55 W2 | Накладка | |
| 227 | DIN 3015 GD 3D W3 | Накладка | |
| 229 | DIN 3015 GD 5D W3 | Накладка | |
| 230 | DIN 3015 DPAD 5SW2 | Накладка | |
| 233 | DIN 3015 SP 5D M W2 | Одиночная приварная плита | |
| 235 | 2344 20 60 | Полуфланцы | |
| 236 | 2343 20 20 | Уплотнение O-RING | |
| 237 | 400-765-5590 | Прокладка | |
| 238 | 400-766-5590 | Прокладка | |
| 239 | 400-768-5590 | Прокладка | |
| 240 | 400-769-5590 | Прокладка | |
| 241 | 400-825 | Прокладка | |
| 245 | 16-27-х | Хомут червячный | |
| 246 | 40-56-х | Хомут червячный | |
| 247 | 77-95-х | Хомут червячный | |
| 252 | 0166-415-02-1-058 | Электродатчик | |
| 253 | ГДФК306532.100 ТУ | Гидрораспределитель | |
| 254 | 100206 | Адаптер Гайка | |
| 255 | 100406.1 | Адаптер | |
| 256 | 8026 L18 01 | Гайка с заглушкой | |
| 259 | 100518.1 | Адаптер | |
| 263 | 101006 | Адаптер | |
| 266 | 101406.1 | Адаптер | |
| 268 | 101806.1 | Адаптер | |
| 269 | 105006.1.4 | Адаптер | |
| 271 | 104552.1 | Адаптер | |
| 272 | 104606.1.4 | Адаптер | |
| 273 | 107306 | Адаптер Заглушка | |
| 275 | 305004 | Адаптер | |
| 276 | 305102 | Адаптер | |
| 278 | 20-33(М42х2;45°-O40;0°) -450-У | Рукав | |
| 280 | 20-33(O40;0° - O40;0°) -1050-У | Рукав | |
| 283 | 20-33(М42х2) -1250-У | Рукав | |
| 284 | 20-33(М42х2) -1350-У | Рукав | |
| 285 | 20-33(М42х2;0°- O40;90°) -1850-У | Рукав | |
| 286 | 20-33(М42х2;0°- O40;90°) -2000-У | Рукав | |
| 287 | 20-33(М42х2;0°- O40;90°) -2500-У | Рукав | |
| 288 | 20-33(М42х2;0°- O40;90°) -2800-У | Рукав | |
| 289 | 25-32(М42х2) -2000-У | Рукав | |
| 290 | 25-32(М42х2) -2200-У | Рукав | |
| 291 | 25-32(М42х2;0°- O40;0°) -2000-У | Рукав | |
| 293 | 25-32(М42х2;0°- O40;90°) -3000-У | Рукав | |
| 294 | 25-32(М42х2;0°- O40;90°) -3400-У | Рукав | |
| 295 | 2SN-8-350-200 DKOL24°/M16х1.5/0°- DKOL24°/M16х1.5/0° | Рукав | |
| 296 | 2SN-8-350-260 DKOL24°/M16х1.5/90°- DKOL24°/M16х1.5/0° | Рукав | |
| 297 | 2SN-8-350-300 DKOL24°/M16х1.5/0°- DKOL24°/M16х1.5/0° | Рукав | |
| 298 | 2SN-8-350-350 DKOL24°/M16х1.5/90°- DKOL24°/M16х1.5/0° | Рукав | |
| 299 | 2SN-8-350-400 DKOL24°/M16х1.5/0°- DKOL24°/M16х1.5/0° | Рукав | |
| 300 | 2SN-8-350-400 DKOL24°/M16х1.5/90°- DKOL24°/M16х1.5/0° | Рукав | |
| 301 | 2SN-8-350-500 DKOL24°/M16х1.5/0°- DKOL24°/M16х1.5/0° | Рукав | |
| 302 | 2SN-8-350-550 DKOL24°/M16х1.5/90°- DKOL24°/M16х1.5/0° | Рукав | |
| 303 | 2SN-8-350-600 DKOL24°/M16х1.5/90°- DKOL24°/M16х1.5/0° | Рукав | |
| 304 | 2SN-8-350-650 DKOL24°/M16х1.5/0°- DKOL24°/M16х1.5/0° | Рукав | |
| 305 | 2SN-8-350-750 DKOL24°/M16х1.5/0°- DKOL24°/M16х1.5/0° | Рукав | |
| 306 | 2SN-8-350-1450 DKOL24°/M16х1.5/90°- DKOL24°/M16х1.5/90° | Рукав | |
| 307 | 2SN-8-350-1900 DKOL24°/M16х1.5/90°- DKOL24°/M16х1.5/0° | Рукав | |
| 308 | 2SN-8-350-2500 DKOL24°/M16х1.5/90°- DKOL24°/M16х1.5/0° | Рукав | |
| 309 | 2SN-12-275-200 DKOS24°/M22х1.5/0°- DKOS24°/M22х1.5/0° | Рукав | |
| 310 | 2SN-12-275-400 DKOL24°/M22х1.5/90°- DKOL24°/M22х1.5/0° | Рукав | |
| 312 | 2SN-12-275-650 DKOS24°/M22х1.5/90°- DKOS24°/M22х1.5/0° | Рукав | |
| 313 | 2SN-12-275-750 DKOL24°/M22х1.5/0°- DKOL24°/M22х1.5/0° | Рукав | |
| 315 | 2SN-12-275-750 DKOS24°/M22х1.5/45°- DKOS24°/M22х1.5/0° | Рукав | |
| 317 | 2SN-12-275-950 DKOSL24°/M22х1.5/90°- DKOS24°/M22х1.5/90°-270° | Рукав | |
| 319 | 2SN-12-275-1750 DKOS24°/M22х1.5/90°- DKOS24°/M22х1.5/0° | Рукав | |
| 321 | 2SN-12-275-2800 DKOS24°/M22х1.5/90°- DKOSL24°/M22х1.5/0° | Рукав | |
| 324 | 2SN-20-215-900-(DKOS24°) /М22Х1,5/0°- (DKOL24°) М26Х1,5/0° | Рукав | |
| 326 | 2SN-16-250-1900 DKOS24°/M24х1.5/90°- | Рукав | |
| 329 | 4SP-20-350-2500-SF3/4"/41.4/90°-(DKOS24°)/M30x2/0° | Рукав | |
| 332 | 2SN-25-165-1100-(DKOL24°) /М45Х2/90° - (DKOS24°) /M42Х2/0° | Рукав | |
| 334 | 2SN-25-165-1800-(DKOL24°) /М45Х2/90° - (DKOS24°) /M42Х2/0° | Рукав |
