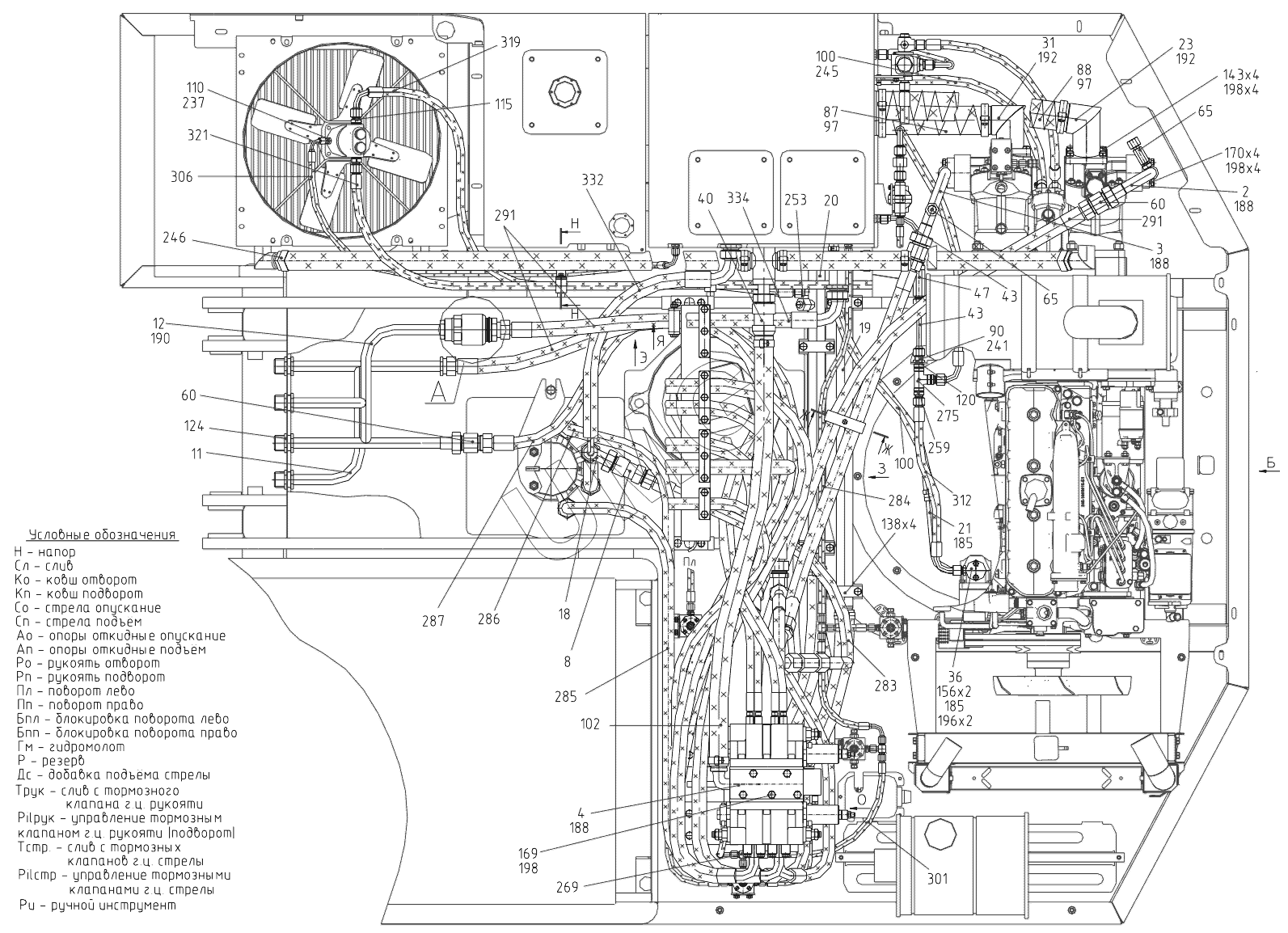

ЭОВ-3521М-1. 417-21-80.01.000 00 Трубопроводы на поворотной платформе (с разводкой под ручной инструмент), 417-21-80.01.000 10 Трубопроводы на поворотной платформе (без разводки под ручной инструмент)
417-21-80.01.000 00
417-21-80.01.000 10
2
3
4
8
11
12
18
19
20
21
23
31
36
40
43
43
47
60
60
65
65
87
88
90
97
97
100
100
102
110
115
120
124
138
143
156
169
170
185
185
188
188
188
190
192
192
196
198
198
198
237
241
245
246
253
259
269
275
283
284
285
286
287
291
291
301
306
312
319
321
332
334
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 417-21-80.01.000 00 | 417-21-80.01.000 00 | Трубопроводы на поворотной платформе | |
| 417-21-80.01.000 10 | 417-21-80.01.000 10 | Трубопроводы на поворотной платформе | |
| 1 | 417-21-520.00 | Гидрораспределитель | |
| 2 | 422-00-80.01.020 | Трубопровод | |
| 3 | 417-21-80.01.030 | Трубопровод | |
| 4 | 417-21-80.01.040 | Фланец сливной | |
| 5 | 417-21-80.01.050 | Кронштейн | |
| 8 | 422-00-80.01.080 | Клапан предохранительный | |
| 9 | 417-21-80.01.090 | Трубопровод | |
| 10 | 422-00-80.01.100-10 | Трубопровод | |
| 11 | 314-02-80.01.110 | Трубопровод | |
| 12 | 417-21-80.01.120 | Трубопровод | |
| 13 | 417-21-80.01.130 | Трубопровод | |
| 18 | 417-21-80.01.180 | Трубопровод | |
| 19 | 417-21-80.01.190 | Трубопровод | |
| 20 | 417-21-80.01.200 | Трубопровод | |
| 21 | 422-00-80.01.210 | Трубопровод | |
| 23 | 417-21-80.01.230 | Патрубок | |
| 31 | 322-00-81.010 | Патрубок | |
| 35 | 312-04-80.02.020 | Трубопровод | |
| 36 | 318-50-80.01.020 | Фланец | |
| 37 | 318-50-80.01.040-10 | Клапан предохранительный | |
| 38 | 318-50-80.01.050 | Переходник | |
| 39 | 314-02-80.01.050 | Кронштейн | |
| 40 | 314-02-80.01.600-20 | Клапан предохранительный | |
| 43 | 318-00-80.01.290 | Трубопровод | |
| 47 | ЭО-3323А.08.07.110-20 | Клапан подпорный | |
| 60 | ЭО-3323.01.80.800 | Клапан обратный | |
| 63 | ЭО-3323.07.10.010-10 | Гидрораспределитель | |
| 65 | ЭО-3323.01.82.680 | Включатель манометра | |
| 66 | ЭО-3323.07.21.360 | Трубопровод | |
| 68 | ЭО-3322А.23.02.260 | Включатель манометра | |
| 74 | 402.90.00.030 | Гидрораспределитель | |
| 81 | 417-21-80.01.001 | Кронштейн | |
| 82 | 417-21-80.01.002 | Рукав | |
| 83 | 417-21-80.01.003 | Рукав | |
| 84 | 417-21-80.01.004 | Рукав | |
| 85 | 417-21-80.01.005 | Рукав | |
| 86 | 417-21-80.01.006 | Рукав | |
| 87 | 417-21-80.01.007 | Рукав | |
| 88 | 417-21-80.01.008 | Рукав | |
| 89 | 417-21-80.01.009 | Рукав | |
| 90 | 417-21-80.01.010 | Штуцер | |
| 93 | 417-21-80.01.013 | Штуцер | |
| 94 | 417-21-80.01.014 | Пластина | |
| 97 | 222-02-80.01.001 | Каркас | |
| 98 | 005-04-80.01.005 | Штуцер | |
| 100 | 222-02-80.01.005 | Рукав 16х25-1,6 L=700+/-2 | |
| 102 | 225-00-80.01.502 | Рукав | |
| 106 | 312-04-28.81.001 | Штуцер | |
| 107 | 312-04-80.04.004 | Штуцер | |
| 108 | 314-02-80.01.009-10 | Рукав 40х51-1,6 ГОСТ10362-76 (L=500мм) | |
| 110 | 314-30-80.04.001 | Штуцер | |
| 114 | 318-50-80.01.008 | Хомут | |
| 115 | 318-50-80.01.009 | Штуцер | |
| 116 | 320-20-80.04.002 | Переходник | |
| 118 | ЭО-3323А.08.02.003 | Штуцер | |
| 120 | ЭО-3322Д.23.02.003 | Гайка | |
| 121 | ЭО-3322А.23.03.004 | Штуцер | |
| 124 | ЭО-3322Б.48.01.904 | Гайка | |
| 127 | ЭО-3323.01.80.003 | Фланец | |
| 136 | НГ-413.010.0.001 | Хомут | |
| 138 | МГ-300.222.1.004 | Прижим | |
| 141 | 520.20.20.025 | Штуцер | |
| 142 | М10-6gх30.88.35Х.016 | Болт | |
| 143 | М12-6gх35.88.40Х.016 | Болт | |
| 148 | М6-6gх16.58.016 | Болт | |
| 149 | М6-6gх30.58.016 | Болт | |
| 151 | М6-6gх80.58.016 | Болт | |
| 154 | М8-6gх20.58.016 | Болт | |
| 156 | М8-6gх40.58.016 | Болт | |
| 157 | М8-6gх50.58.016 | Болт | |
| 158 | М8-6gх60.58.016 | Болт | |
| 159 | М8-6gх75.58.016 | Болт | |
| 160 | М10-6gх20.58.016 | Болт | |
| 164 | М10-6gх90.88.40Х.016 | Болт | |
| 165 | М12-6gх25.58.016 | Болт | |
| 166 | М12-6gх30.58.016 | Болт | |
| 167 | М12-6gх40.58.016 | Болт | |
| 168 | М12-6gх45.58.016 | Болт | |
| 169 | М12-6gх50.58.016 | Болт | |
| 170 | М12-6gх60.88.40Х.016 | Болт | |
| 175 | М10-6gх35.88.35Х.016 | Винт | |
| 178 | М6-6Н.5.016 | Гайка | |
| 179 | М8-6Н.5.016 | Гайка | |
| 180 | М10-6Н.5.016 | Гайка | |
| 181 | М12-6Н.5.016 | Гайка | |
| 182 | 012-016-25-2-3 | Кольцо | |
| 183 | 018-022-25-2-3 | Кольцо | |
| 185 | 020-025-30-2-3 | Кольцо | |
| 186 | 024-028-25-2-3 | Кольцо | |
| 187 | 030-035-30-2-3 | Кольцо | |
| 188 | 038-044-36-2-3 | Кольцо | |
| 190 | 045-050-30-2-3 | Кольцо | |
| 192 | 070-078-46-2-3 | Кольцо | |
| 195 | 6.65Г.016 | Шайба | |
| 196 | 8.65Г.016 | Шайба | |
| 197 | 10.65Г.016 | Шайба | |
| 198 | 12.65Г.016 | Шайба | |
| 200 | С8.01.08кп.016 | Шайба | |
| 201 | С10.01.08кп.016 | Шайба | |
| 202 | С12.01.08кп.016 | Шайба | |
| 206 | 62900А | Дроссель с обратным гидроклапаном ТУ22-1.020-102-95 000 | |
| 207 | БСГ-1 | Гидроблок согласования | |
| 210 | 64000А | Блок аккумуляторный | |
| 212 | ФНВД.4.1.К.В1.Г2.10Б.0 | Фильтр напорный | |
| 217 | DIN 3015 5032 РАН | Корпус одиночного зажима | |
| 218 | DIN 3015 5040 РАН | Корпус одиночного зажима | |
| 219 | DIN 3015 322/22 РАН | Корпус одиночного зажима | |
| 221 | DIN 3015 540/40 РАН | Корпус спаренного зажима | |
| 223 | DIN 3015 5040/40 РАН | Корпус спаренного зажима | |
| 226 | DIN 3015 DPAL 55 W2 | Накладка | |
| 227 | DIN 3015 GD 3D W3 | Накладка | |
| 229 | DIN 3015 GD 5D W3 | Накладка | |
| 230 | DIN 3015 DPAD 5SW2 | Накладка | |
| 233 | DIN 3015 SP 5D M W2 | Одиночная приварная плита | |
| 235 | 2344 20 60 | Полуфланцы | |
| 236 | 2343 20 20 | Уплотнение O-RING | |
| 237 | 400-765-5590 | Прокладка | |
| 238 | 400-766-5590 | Прокладка | |
| 239 | 400-768-5590 | Прокладка | |
| 240 | 400-769-5590 | Прокладка | |
| 241 | 400-825 | Прокладка | |
| 245 | 16-27-х | Хомут червячный | |
| 246 | 40-56-х | Хомут червячный | |
| 247 | 77-95-х | Хомут червячный | |
| 252 | 0166-415-02-1-058 | Электродатчик | |
| 253 | ГДФК306532.100 ТУ | Гидрораспределитель | |
| 254 | 100206 | Адаптер Гайка | |
| 255 | 100406.1 | Адаптер | |
| 256 | 8026 L18 01 | Гайка с заглушкой | |
| 259 | 100518.1 | Адаптер | |
| 263 | 101006 | Адаптер | |
| 266 | 101406.1 | Адаптер | |
| 268 | 101806.1 | Адаптер | |
| 269 | 105006.1.4 | Адаптер | |
| 271 | 104552.1 | Адаптер | |
| 272 | 104606.1.4 | Адаптер | |
| 273 | 107306 | Адаптер Заглушка | |
| 275 | 305004 | Адаптер | |
| 276 | 305102 | Адаптер | |
| 278 | 20-33(М42х2;45°-O40;0°) -450-У | Рукав | |
| 280 | 20-33(O40;0° - O40;0°) -1050-У | Рукав | |
| 283 | 20-33(М42х2) -1250-У | Рукав | |
| 284 | 20-33(М42х2) -1350-У | Рукав | |
| 285 | 20-33(М42х2;0°- O40;90°) -1850-У | Рукав | |
| 286 | 20-33(М42х2;0°- O40;90°) -2000-У | Рукав | |
| 287 | 20-33(М42х2;0°- O40;90°) -2500-У | Рукав | |
| 288 | 20-33(М42х2;0°- O40;90°) -2800-У | Рукав | |
| 289 | 25-32(М42х2) -2000-У | Рукав | |
| 290 | 25-32(М42х2) -2200-У | Рукав | |
| 291 | 25-32(М42х2;0°- O40;0°) -2000-У | Рукав | |
| 293 | 25-32(М42х2;0°- O40;90°) -3000-У | Рукав | |
| 294 | 25-32(М42х2;0°- O40;90°) -3400-У | Рукав | |
| 295 | 2SN-8-350-200 DKOL24°/M16х1.5/0°- DKOL24°/M16х1.5/0° | Рукав | |
| 296 | 2SN-8-350-260 DKOL24°/M16х1.5/90°- DKOL24°/M16х1.5/0° | Рукав | |
| 297 | 2SN-8-350-300 DKOL24°/M16х1.5/0°- DKOL24°/M16х1.5/0° | Рукав | |
| 298 | 2SN-8-350-350 DKOL24°/M16х1.5/90°- DKOL24°/M16х1.5/0° | Рукав | |
| 299 | 2SN-8-350-400 DKOL24°/M16х1.5/0°- DKOL24°/M16х1.5/0° | Рукав | |
| 300 | 2SN-8-350-400 DKOL24°/M16х1.5/90°- DKOL24°/M16х1.5/0° | Рукав | |
| 301 | 2SN-8-350-500 DKOL24°/M16х1.5/0°- DKOL24°/M16х1.5/0° | Рукав | |
| 302 | 2SN-8-350-550 DKOL24°/M16х1.5/90°- DKOL24°/M16х1.5/0° | Рукав | |
| 303 | 2SN-8-350-600 DKOL24°/M16х1.5/90°- DKOL24°/M16х1.5/0° | Рукав | |
| 304 | 2SN-8-350-650 DKOL24°/M16х1.5/0°- DKOL24°/M16х1.5/0° | Рукав | |
| 305 | 2SN-8-350-750 DKOL24°/M16х1.5/0°- DKOL24°/M16х1.5/0° | Рукав | |
| 306 | 2SN-8-350-1450 DKOL24°/M16х1.5/90°- DKOL24°/M16х1.5/90° | Рукав | |
| 307 | 2SN-8-350-1900 DKOL24°/M16х1.5/90°- DKOL24°/M16х1.5/0° | Рукав | |
| 308 | 2SN-8-350-2500 DKOL24°/M16х1.5/90°- DKOL24°/M16х1.5/0° | Рукав | |
| 309 | 2SN-12-275-200 DKOS24°/M22х1.5/0°- DKOS24°/M22х1.5/0° | Рукав | |
| 310 | 2SN-12-275-400 DKOL24°/M22х1.5/90°- DKOL24°/M22х1.5/0° | Рукав | |
| 312 | 2SN-12-275-650 DKOS24°/M22х1.5/90°- DKOS24°/M22х1.5/0° | Рукав | |
| 313 | 2SN-12-275-750 DKOL24°/M22х1.5/0°- DKOL24°/M22х1.5/0° | Рукав | |
| 315 | 2SN-12-275-750 DKOS24°/M22х1.5/45°- DKOS24°/M22х1.5/0° | Рукав | |
| 317 | 2SN-12-275-950 DKOSL24°/M22х1.5/90°- DKOS24°/M22х1.5/90°-270° | Рукав | |
| 319 | 2SN-12-275-1750 DKOS24°/M22х1.5/90°- DKOS24°/M22х1.5/0° | Рукав | |
| 321 | 2SN-12-275-2800 DKOS24°/M22х1.5/90°- DKOSL24°/M22х1.5/0° | Рукав | |
| 324 | 2SN-20-215-900-(DKOS24°) /М22Х1,5/0°- (DKOL24°) М26Х1,5/0° | Рукав | |
| 326 | 2SN-16-250-1900 DKOS24°/M24х1.5/90°- | Рукав | |
| 329 | 4SP-20-350-2500-SF3/4"/41.4/90°-(DKOS24°)/M30x2/0° | Рукав | |
| 332 | 2SN-25-165-1100-(DKOL24°) /М45Х2/90° - (DKOS24°) /M42Х2/0° | Рукав | |
| 334 | 2SN-25-165-1800-(DKOL24°) /М45Х2/90° - (DKOS24°) /M42Х2/0° | Рукав |
