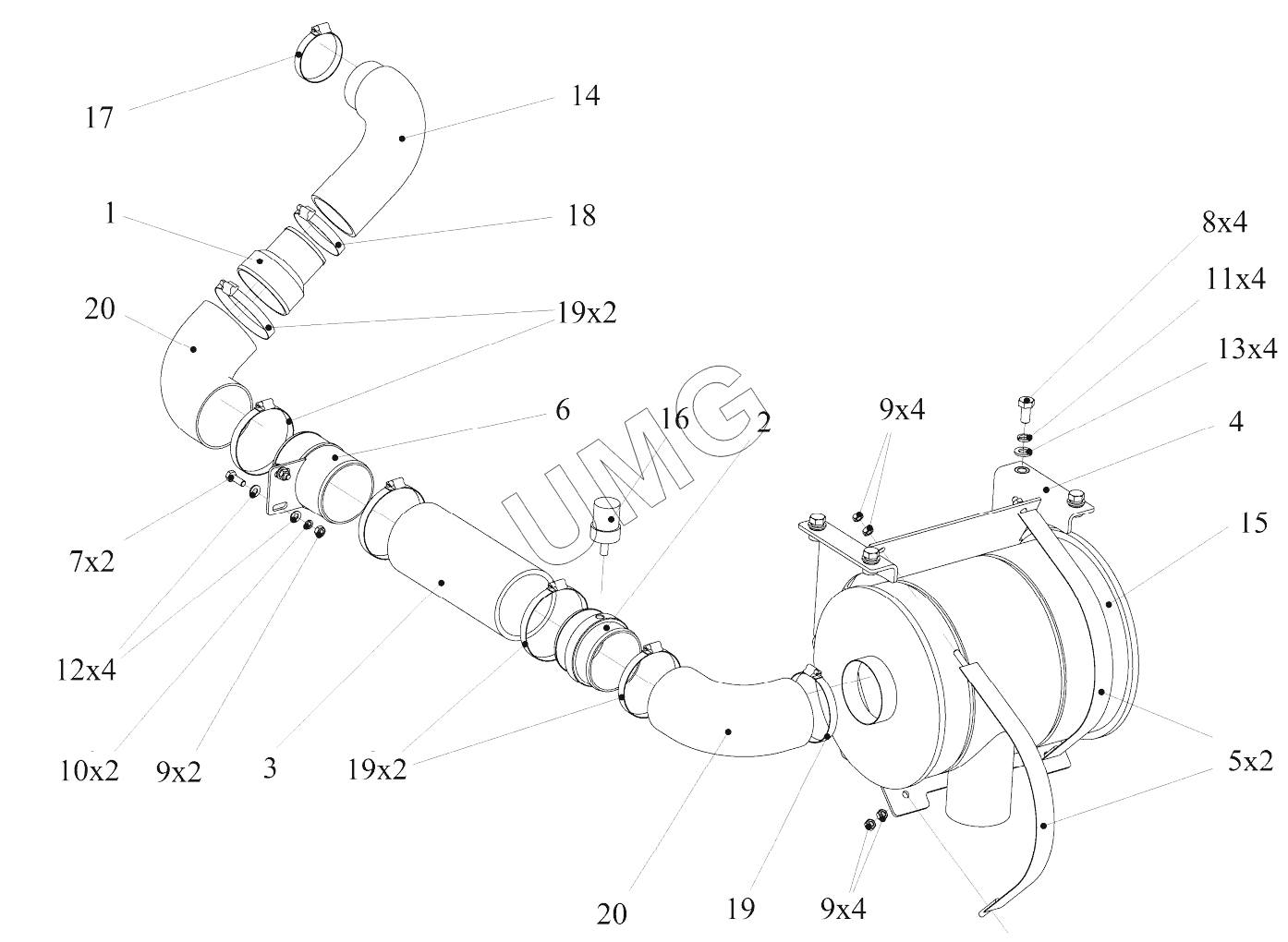

ЭОВ-3521М-1. 417-10-22.70.500 Установка воздухоочистителя
1
2
3
4
5
6
7
8
9
9
9
10
11
12
13
14
15
16
17
18
19
19
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 417-10-22.70.500 | 417-10-22.70.500 | Установка воздухоочистителя | |
| 1 | 417-10-22.70.501 | Труба | |
| 2 | 417-10-22.70.502 | Труба | |
| 3 | 417-10-22.70.503 | Рукав | |
| 4 | 417-10-22.70.510 | Кронштейн | |
| 5 | 417-10-22.70.520 | Хомут | |
| 6 | 417-10-22.70.530 | Патрубок | |
| 7 | М8-6gх25.88.016 | Болт | |
| 8 | М12-6gх25.58.016 | Болт | |
| 9 | М8-6H.5.016 | Гайка | |
| 10 | 8 65Г.016 | Шайба | |
| 11 | 12.65Г.016 | Шайба | |
| 12 | DIN125 Ш8 | Шайба плоская | |
| 13 | DIN125 Ш12 | Шайба плоская | |
| 14 | 21214-1148034 | Шланг | |
| 15 | 5301-1109010 | Фильтр воздушный | |
| 16 | ИЗВ-700 | Индикатор засоренности, штуцер резьбовой ТУ 25-02.749-75 | |
| 17 | ТРУД 55-75 | Хомут червячный | |
| 18 | ТРУД 65-85 | Хомут червячный | |
| 19 | ТРУД 87-112 | Хомут червячный | |
| 20 | 260-110900 | Патрубок |
