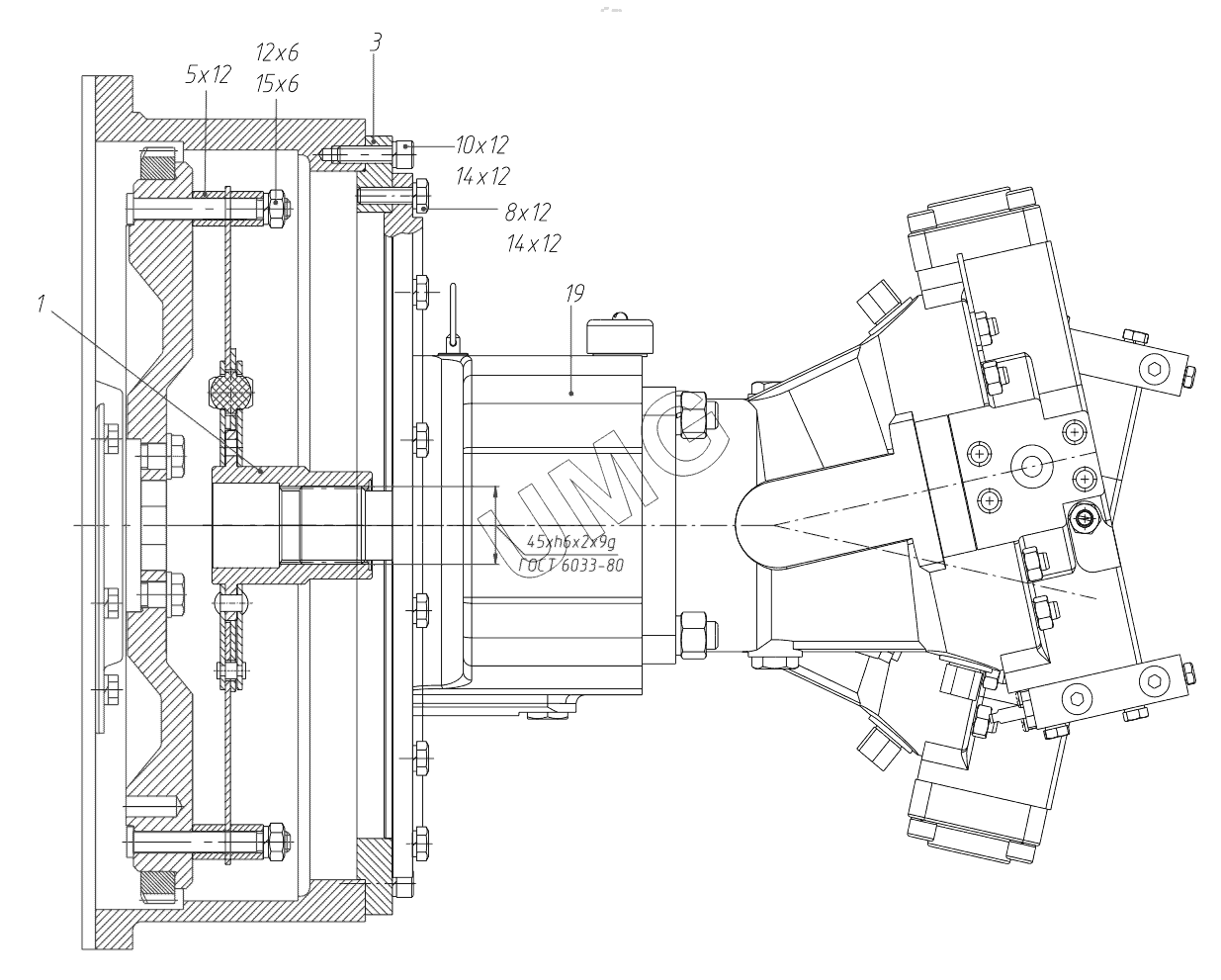

ЭОВ-3521М-1. 417-10-22.70.100 Установка агрегата насосного
1
3
5
10
12
12
12
12
12
14
14
15
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 417-10-22.70.100 | 417-10-22.70.100 | Установка агрегата насосного | |
| 1 | 417-10-22.70.110 | Диск демпферный | |
| 3 | 417-10-22.70.101 | Фланец | |
| 5 | 314-02-03.09.001 | Втулка | |
| 8 | М10-6gх35.88.016 | Болт | |
| 10 | М10-6gх35.88.40Х.016 | Винт | |
| 12 | М12х1.25-6Н.5.016 | Гайка | |
| 14 | 10.65Г.016 | Шайба | |
| 15 | 12.65Г.016 | Шайба | |
| 19 | 333.2.80.100.440 | Агрегат насосный |
