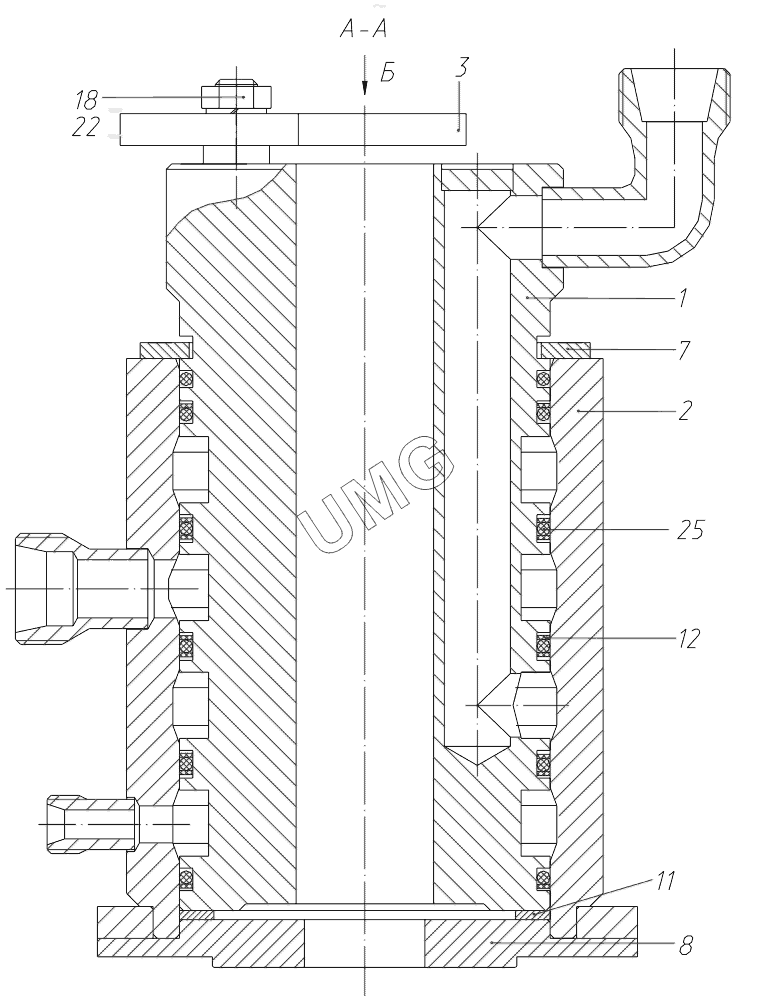

ЭОВ-3521М-1. 422-00-60.72.100 Коллектор
1
2
3
7
8
11
12
18
22
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЭО-3323.20.85.100 | Колонка сварная | |
| 2 | 313-00-73.85.100 | Гильза сварная | |
| 3 | ЭО-3323.20.85.300 | Кронштейн | |
| 7 | ЭО-3322.55.01.007 | Полукольцо | |
| 8 | ЭО-3322.55.04.007 | Фланец | |
| 11 | Э5015-02.1900-008 | Шайба | |
| 12 | Э5015-02.1900-013 | Шайба защитная | |
| 15 | ВM6-6gx14.58.019 | Болт | |
| 17 | В1M6-6gx12.58.019 | Винт | |
| 18 | М16-6Н.5.019 | Гайка | |
| 21 | 6.65Г.019 | Шайба | |
| 22 | 16.65Г.019 | Шайба | |
| 25 | 130-140-58-2-3 | Кольцо |
