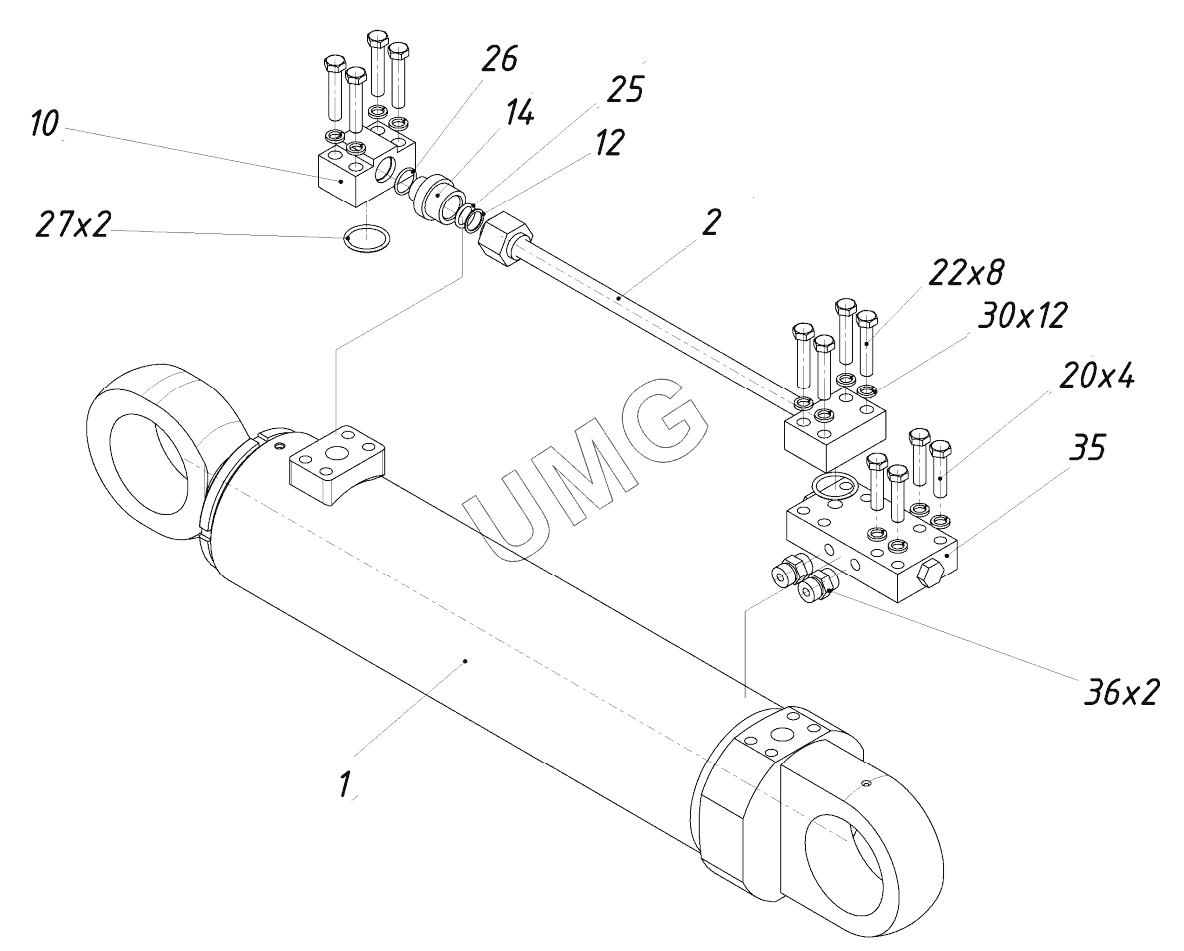

ЭОВ-3521М-1. 417-10-21.80.100 Гидроцилиндр выносных опор левый
1
10
12
12
14
20
22
25
26
27
30
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 417-10-21.80.100 | 417-10-21.80.100 | Гидроцилиндр выносных опор левый | |
| 1 | 417-10-21.81.000 | Гидроцилиндр | |
| 3 | 417-10-21.80.150 | Трубопровод | |
| 10 | 221.01.05.101 | Фланец | |
| 12 | ЭО-3323А.71.80.642 | Кольцо защитное | |
| 14 | ЭО3323А.71.80.672 | Штуцер поджимной | |
| 20 | M12-8gЧ50.88.019 | Болт | |
| 22 | M12-8gЧ60.88.019 | Болт | |
| 25 | 020-025-30-2-3 | Кольцо | |
| 26 | 024-028-25-2-3 | Кольцо | |
| 27 | 038-044-36-2-3 | Кольцо | |
| 30 | 12.65Г.016 | Шайба | |
| 35 | Г8 53 00 | Гидрозамок двусторонний | |
| 36 | 100536.1 | Адаптер |
