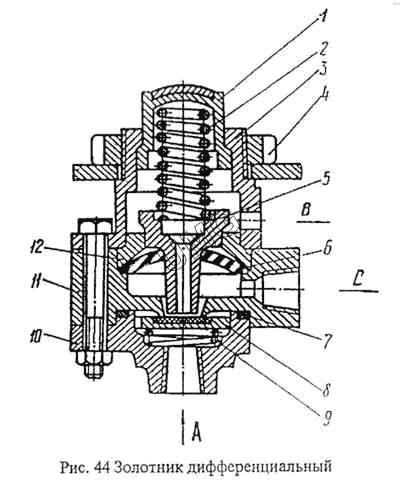

ВП-05. Золотник дифференциальный
1
2
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЭО-3323.07.06.404 | Чашка | |
| 2 | ЭО-3323.07.06.410 | Пружина | |
| 3 | ЭО-3323.07.06.403 | Корпус | |
| 4 | ЭО-3323.07.06.407 | Гайка | |
| 5 | ЭО-3323.07.06.405 | Стакан | |
| 6 | ЭО-3323.07.06.408 | Диафрагма | |
| 7 | ЭО-3323.07.06.409 | Кольцо | |
| 8 | ЭО-3323.07.06.413 | Клапан | |
| 9 | ЭО-3313.07.06.411 | Пружина | |
| 10 | ЭО-3323.07.06.402 | Основание | |
| 11 | ЭО-3323.07.06.401 | Корпус | |
| 12 | ЭО-3323.07.06.406 | Шайба |
