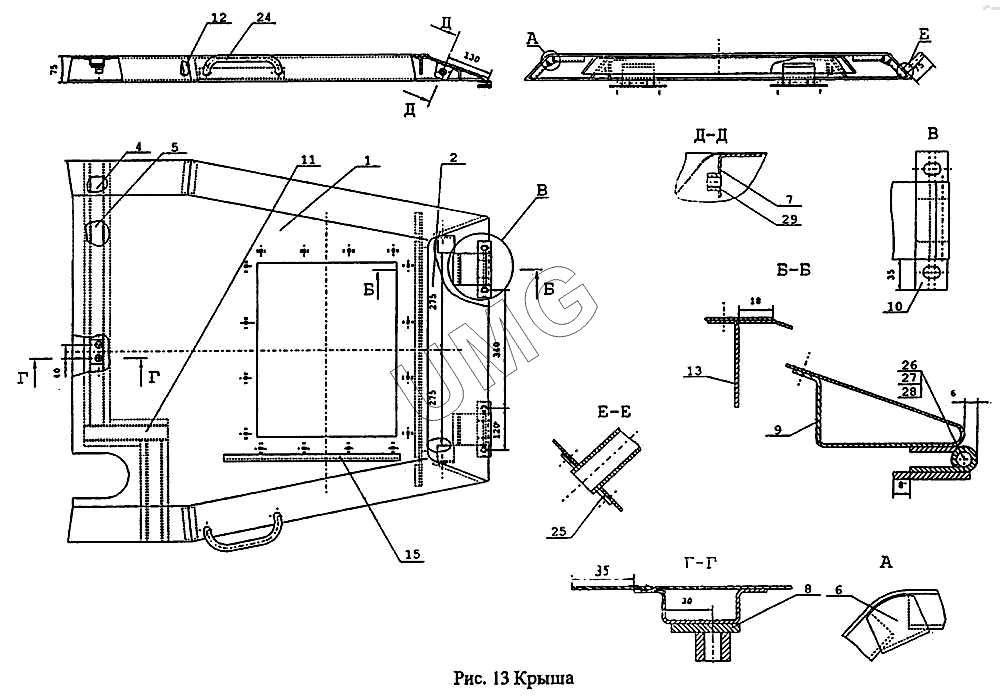

ВП-05. Крыша
1
2
4
5
6
7
8
9
10
11
12
13
15
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 005-01-10.02.001 | Крыша | |
| 2 | 005-01-10.02.002 | Панель задняя | |
| 3 | 005-01-10.02.003 | Крышка | |
| 4 | 005-01-10.00.004 | Кронштейн | |
| 5 | 005-01-10.02.004-01 | Профиль | |
| 6 | 005-01-10.02.006 | Проставка | |
| 7 | 005-01-10.02.007 | Кронштейн | |
| 8 | 005-01-10.02.008 | Планка | |
| 9 | 005-01-10.02.009 | Упор | |
| 10 | 005-01-10.02.011 | Планка | |
| 11 | 005-01-10.02.012 | Профиль | |
| 12 | 005-01-10.02.013 | Уголок | |
| 13 | 005-01-10.02.014 | Ребро | |
| 15 | 005-01-10.02.016 | Кронштейн | |
| 24 | 225-00-10.01.024 | Поручень | |
| 25 | 225-00-10.01.025 | Накладка | |
| 26 | 23.06.01.212 | Ось петли | |
| 27 | 23.06.01.213 | Петля наружная | |
| 28 | 23.06.01.214 | Петля | |
| 29 | 312-00-86.07.002 | Бобышка |
