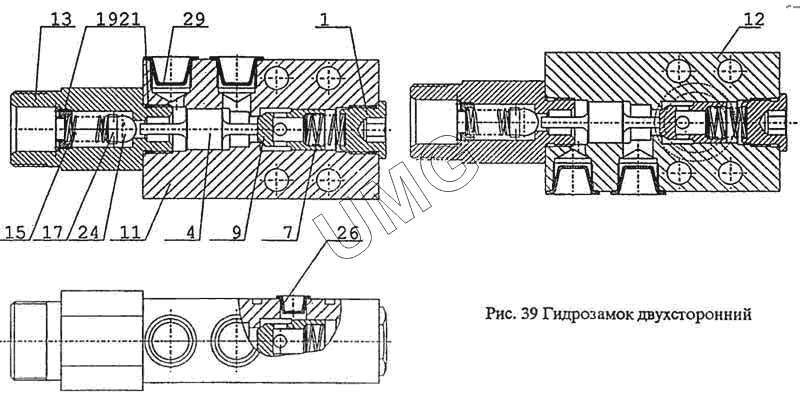

ВП-05. Гидрозамок двухсторонний
1
4
7
9
11
12
13
15
17
19
21
24
26
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 13.71.80.612 | Пробка | |
| 4 | 13.71.80.613-10 | Поршень | |
| 7 | 13.71.80.614 | Пружина | |
| 9 | 13.71.80.615 | Клапан | |
| 11 | 13.71.80.611 | Корпус | |
| 12 | 13.71.80.621 | Корпус | |
| 13 | 13.71.80.631 | Корпус | |
| 15 | 13.71.80.633 | Пружина | |
| 17 | 12.71. 80.634 | Упор пружины | |
| 19 | 13.71.80.635 | Упор | |
| 21 | 024-028-25-2-3 ГОСТ 9833-73 | Кольцо | |
| 24 | Б15-100 ГОСТ 3722-81 | Шарик | |
| 26 | В-014СТП 22009-183-86 | Заглушка | |
| 29 | В-М22х1,5 СТП 22009-183-86 | Заглушка |
