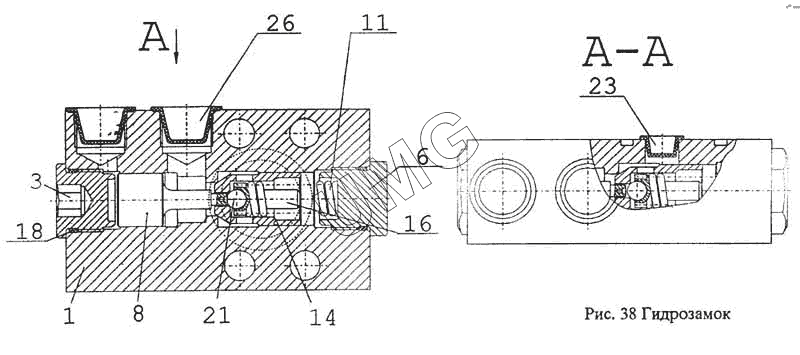

ВП-05. Гидрозамок
1
3
6
8
11
14
16
18
21
23
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 13.71.80.621 | Корпус | |
| 3 | 13.71.80.612 | Пробка | |
| 6 | 13.71.80.612-20 | Пробка | |
| 8 | 13.71.80.613-20 | Плунжер | |
| 11 | 13.71.80.613-20 | Плунжер | |
| 14 | 13.71.80.618-20 | Клапан | |
| 16 | 13.71.80.622 | Упор | |
| 18 | 024-028-25-2-3 ГОСТ 9833-73 | Кольцо | |
| 21 | Б8.0-60 ГОСТ 3722-81 | Шарик | |
| 23 | В-14СТП 22009-183-86 | Заглушка | |
| 26 | В-М22х1.5 СТП 22009-183-86 | Заглушка |
