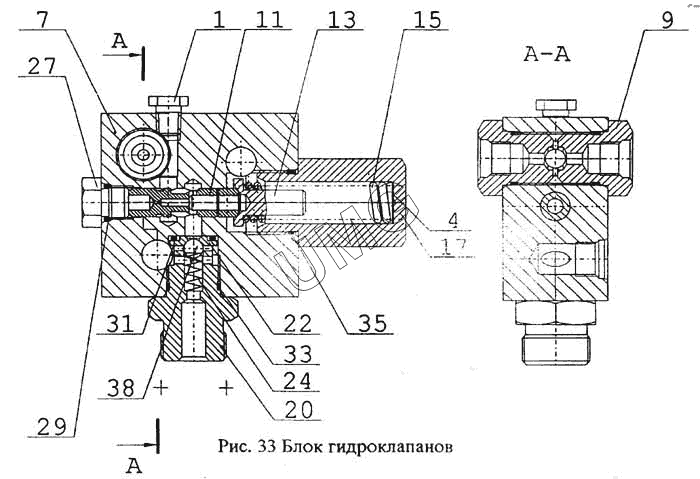

ВП-05. Блок гидроклапанов
1
4
7
9
11
13
15
17
20
22
24
27
29
31
33
35
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 13.04.02.108 | Пробка | |
| 4 | 23.04.06.107 | Шайба | |
| 7 | 64011.00.010-20 | Корпус | |
| 9 | 64011.00.020-30 | Втулка | |
| 11 | 64011.00.030-20 | Золотник | |
| 13 | 64011.00.050-30 | Упор пружины | |
| 15 | 64011.00.070-20 | Пружина | |
| 17 | 64011.00.080-30 | Стакан | |
| 20 | 64011.00.090 | Штуцер | |
| 22 | 64011.00.100 | Седло | |
| 24 | 64011.00.110 | Пружина | |
| 27 | 64011.00.120-20 | Пробка | |
| 29 | 012-016-25-2-3 ГОСТ 9833-73 | Кольцо | |
| 31 | 014-018-25-2-3 ГОСТ 9833-73 | Кольцо | |
| 33 | 018-022-25-2-3 ГОСТ 9833-73 | Кольцо | |
| 35 | 024-028-25-2-3 ГОСТ 9833-73 | Кольцо | |
| 38 | Б8.0-60 ГОСТ 3722-81 | Шарик |
