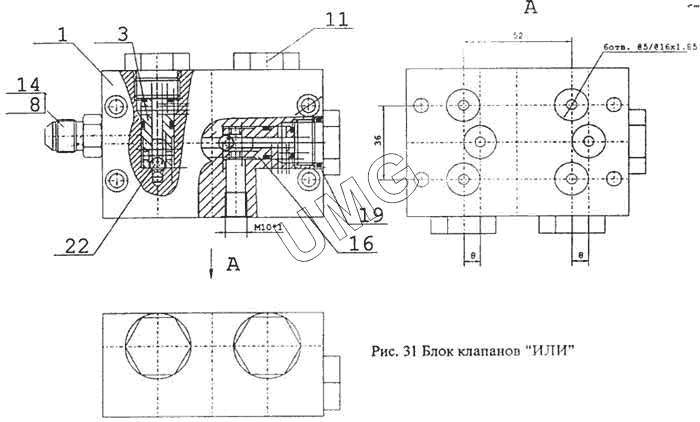

ВП-05. Блок клапанов "ИЛИ"
1
3
8
11
14
16
19
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 520.32.00.001-20 | Корпус | |
| 3 | 520.10.00.008-20 | Втулка | |
| 8 | 520.20.00.003 | Шайба | |
| 11 | ЭО-3323.20.83.071-20 | Заглушка | |
| 14 | ЭО-3323А.07.21.301 | Штуцер | |
| 16 | 012-016-25-2-3 ГОСТ 9833-73 | Кольцо | |
| 19 | 018-022-25-2-3 ГОСТ 9833-73 | Кольцо | |
| 22 | Б8.0-60 ГОСТ 3722-81 | Шарик |
