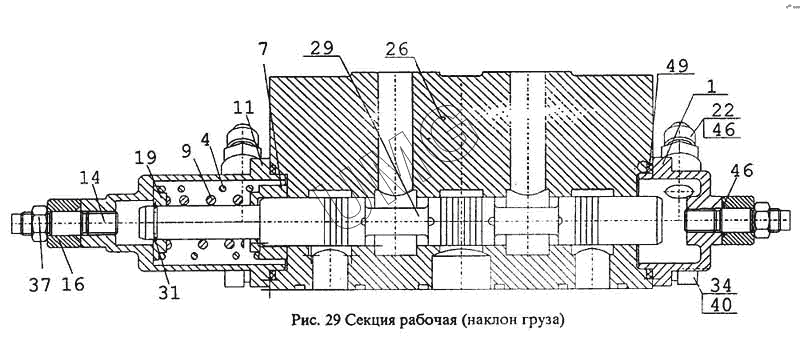

ВП-05. Секция рабочая (наклон груза)
1
4
7
9
11
14
16
19
22
26
29
31
34
37
40
46
46
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 520.20.20.018-41 | Крышка | |
| 4 | 520.20.20.006 | Пружина наружная | |
| 7 | 520.20.20.003-01 | Упор пружины | |
| 9 | 520.20.20.007-10 | Пружина внутренняя | |
| 11 | 520.20.20.017-31 | Крышка | |
| 14 | 520.20.20.019 | Шпилька | |
| 16 | 520.20.20.020 | Шайба упорная | |
| 19 | 520.20.20.021-12 | Упор пружины | |
| 22 | 520.20.20.025 | Штуцер | |
| 26 | 520.20.20.101 | Корпус | |
| 29 | 520.20.50.002 | Золотник | |
| 31 | 520.20.20.022-10 | Кольцо запорное | |
| 34 | М10-8gх25.56.019 ГОСТ 11738-72 | Винт | |
| 37 | М12-6Н.5.019 ГОСТ 59 15-70 | Гайка | |
| 40 | 10.65Г.019 ГОСТ 6402-68 | Шайба | |
| 46 | 012-016-25-2-3 ГОСТ 9833-73 | Кольцо | |
| 49 | 055-060-30-2-3 ГОСТ 9833-73 | Кольцо |
