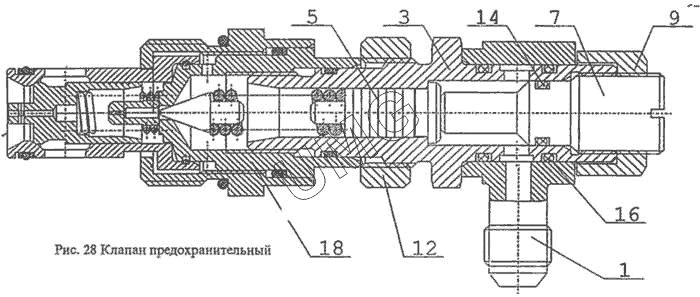

ВП-05. Клапан предохранительный
1
3
5
7
9
12
14
16
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 505.20.02.010 | Переходник | |
| 3 | 505.20.01001 | Корпус регулировочный | |
| 5 | 505.20.02.002 | Плунжер | |
| 7 | 505.20.02.001 | Винт настроечный | |
| 9 | 505.20.02.004 | Гайка | |
| 12 | ЭО-3323А.08.07.103 | Гайка | |
| 14 | 012-016-25-2-3 ГОСТ 9833-73 | Кольцо | |
| 16 | 020-024-25-2-3 ГОСТ 9833-73 | Кольцо | |
| 18 | КП20-250-40ОСМ (ЛГФИ 494.14.005) | Клапан предохранительный |
