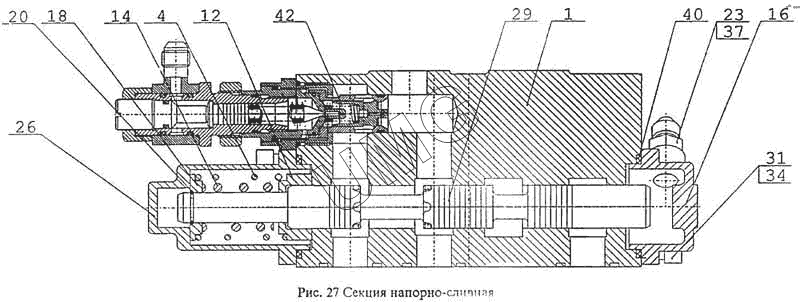

ВП-05. Секция напорно-сливная
1
4
12
14
16
18
20
23
26
29
31
34
37
40
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 505.21.62.001 | Корпус | |
| 4 | 520.20.20.006 | Пружина наружная | |
| 12 | 505.20.20.003 | Упор пружины | |
| 14 | 520.20.20.007-10 | Пружина внутренняя | |
| 16 | 520.20.20.018-40 | Крышка | |
| 18 | 505.20.20.021 | Упор пружины | |
| 20 | 520.20.20022-10 | Кольцо запорное | |
| 23 | 520.20.20.025 | Штуцер | |
| 26 | 520.21.60.017-60 | Крышка | |
| 29 | 520.21.80.002 | Золотник | |
| 31 | М10-8gх25.56.019 ГОСТ 11378-72 | Винт | |
| 34 | 10.65Г.019 ГОСТ 6402-68 | Шайба | |
| 37 | 012-016-25-2-3 ГОСТ 9833-73 | Кольцо | |
| 40 | 055-060-30-2-3 ГОСТ 9833-73 | Кольцо | |
| 42 | 505.20.02.000 | Клапан предохранительный |
