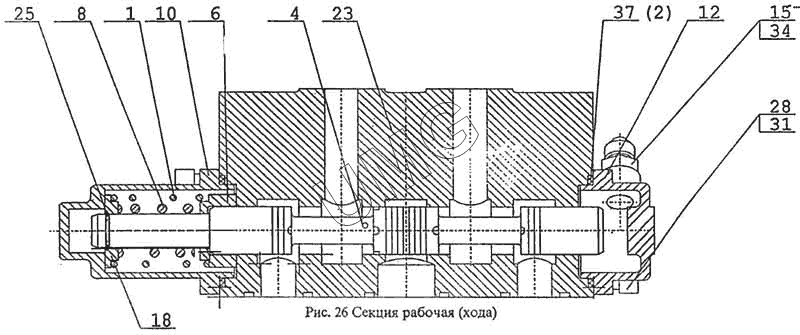

ВП-05. Секция рабочая (хода)
1
4
6
8
10
12
15
18
23
25
28
31
34
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 520.20.20.006 | Пружина наружная | |
| 4 | 520.20.20.002 | Золотник | |
| 6 | 520.20.20.003-01 | Упор пружины | |
| 8 | 520.20.20.007-10 | Пружина внутренняя | |
| 10 | 520.20.20.017-60 | Крышка | |
| 12 | 520.20.20.018-40 | Крышка | |
| 15 | 520.20.20.025 | Штуцер | |
| 18 | 520.20.20.021-12 | Упор пружины | |
| 23 | 520.20.20.101 | Корпус | |
| 25 | 520.20.20.022-10 | Кольцо запорное | |
| 28 | М10-8gх25.56.05 ГОСТ 11738-72 | Винт | |
| 31 | 10.65Г.019 ГОСТ 6402-68 | Шайба | |
| 34 | 012-016-25-2-3 ГОСТ 9833-73 | Кольцо | |
| 37 | 055-060-30-2-3 ГОСТ 9833-73 | Кольцо |
