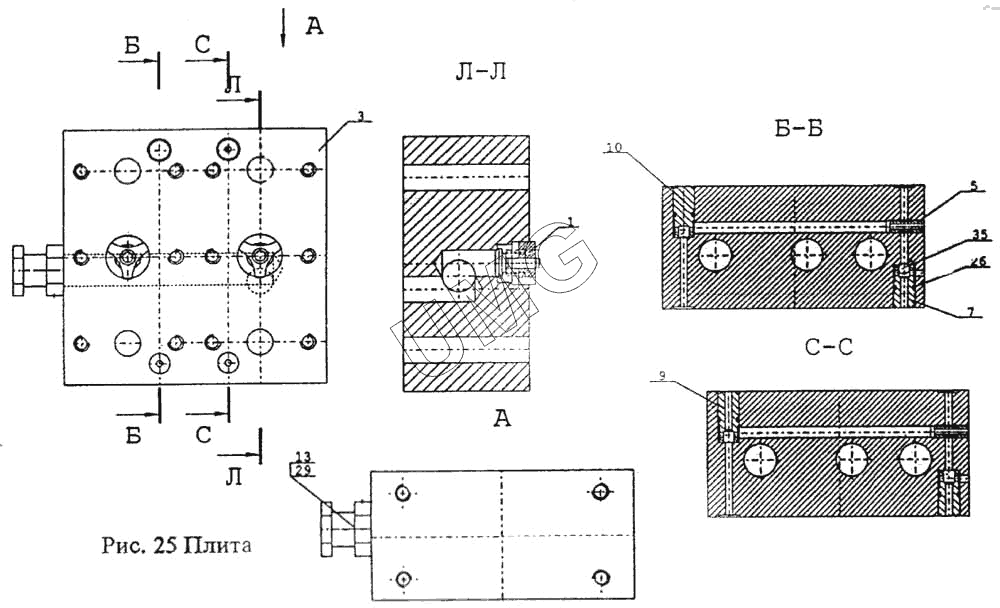

ВП-05. Плита
1
3
5
7
9
10
13
26
29
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 520.40.00.000 | Клапан обратный | |
| 3 | 505.10.00.003 | Плита | |
| 5 | 520.10.00.007 | Втулка | |
| 7 | 520.10.00.008-20 | Втулка | |
| 9 | 520.10.00.009-20 | Втулка | |
| 10 | 520.10.00.010 | Втулка | |
| 13 | 520.10.00.012 | Заглушка | |
| 26 | 012-016-25-2-3 ГОСТ 9833-73 | Кольцо | |
| 29 | 024-028-25-2-3 ГОСТ 9833-73 | Кольцо | |
| 35 | Б8.0-60 ГОСТ 3722-81 | Шарик |
