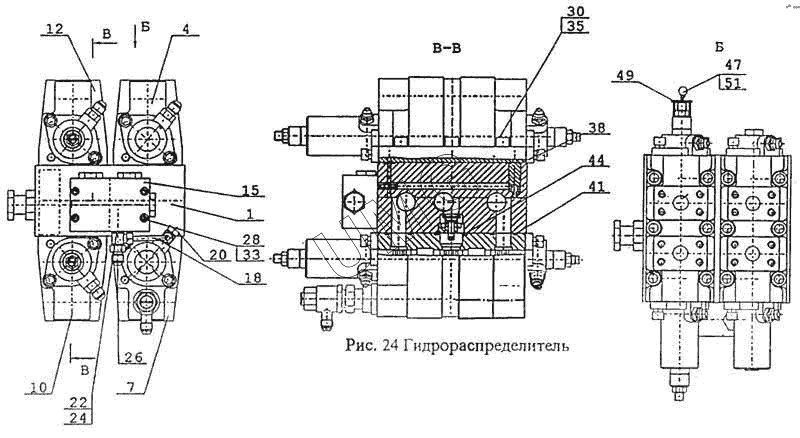

ВП-05. Гидрораспределитель
1
4
7
10
12
15
18
20
22
24
26
28
30
33
35
38
41
44
47
49
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 505.10.00.300 | Плита | |
| 4 | 520.20.20.000 | Секция рабочая (ход) | |
| 7 | 505.21.62.000 | Секция напорно-сливная | |
| 10 | 520.20.50.200 | Секция рабочая (наклон груза) | |
| 12 | 520.20.50300 | Секция рабочая (добавка рукояти) | |
| 15 | 520.32.00.000-20 | Блок клапанов "ИЛИ" | |
| 18 | 520.50.00.000 | Трубопровод | |
| 20 | 520.50.00.001 | Болт | |
| 22 | 520.50.00.003 | Шайба | |
| 24 | 520.50.00.007 | Штуцер | |
| 26 | 520.50.00.010 | Штуцер | |
| 28 | М6-8gх50.66.019 ГОСТ 11738-72 | Винт | |
| 30 | М12-8gх35.88.019 ГОСТ 11738-72 | Винт | |
| 33 | 6.65Г.019 ГОСТ 6402-68 | Шайба | |
| 35 | 12.65Г.019 ГОСТ 6402-68 | Шайба | |
| 38 | 012-016-25-2-3 ГОСТ 9833-73 | Кольцо | |
| 41 | 030-035-30-2-3 ГОСТ 9833-73 | Кольцо | |
| 44 | 038-044-36-2-3 ГОСТ 9833-73 | Кольцо | |
| 47 | 10/6,5 ост 3268-84 | Пломба | |
| 49 | НМ22 | Заглушка | |
| 51 | 1-0-С ГОСТ 3282-74 | Проволока L=600 мм |
