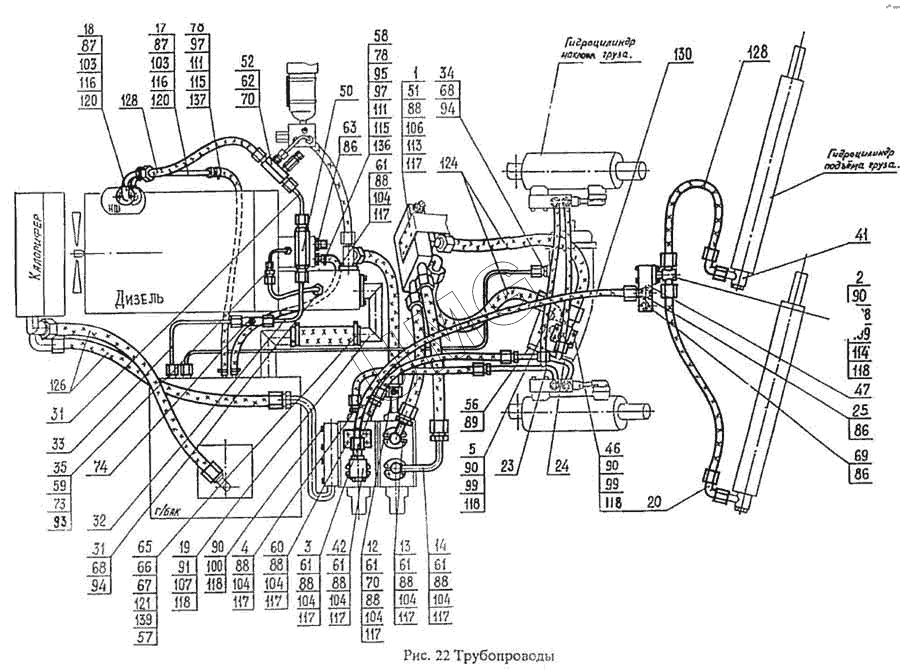

ВП-05. Трубопроводы
1
2
3
4
5
12
13
14
18
19
20
23
24
25
31
31
32
33
34
35
41
42
46
47
50
51
52
56
58
59
60
61
61
61
61
61
61
62
63
65
66
67
68
68
69
70
70
73
74
78
78
86
86
86
87
87
88
88
88
88
88
88
88
88
88
89
90
90
90
90
91
93
94
94
95
97
97
99
99
100
103
103
104
104
104
104
104
104
104
104
106
107
108
109
111
111
113
114
115
115
116
116
117
117
117
117
117
117
117
117
117
118
118
118
118
118
120
120
121
124
126
128
128
130
136
137
139
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 005-01-80.01.020 | Фланец | |
| 2 | 005-01-80.01.030 | Фланец | |
| 3 | 005-01-80.01.040 | Трубопровод | |
| 4 | 005-01-80.01.060 | Трубопровод | |
| 5 | 005-01-80.01.070 | Фланец | |
| 12 | 005-01-80.01.130 | Трубопровод | |
| 13 | 005-01-80.01.140 | Трубопровод | |
| 14 | 005-01-80.01.150 | Трубопровод | |
| 15 | 005-01-80.01.160 | Трубопровод | |
| 18 | 005-01-80.01.190 | Трубопровод | |
| 19 | 005-01-80.01.200 | Патрубок | |
| 20 | 005-01-80.01.210 | Угольник | |
| 23 | 005-01-80.01.240 | Трубопровод | |
| 24 | 005-01-80.01.250 | Трубопровод | |
| 25 | 005-01-80.01.270 | Поворотное соединение | |
| 31 | 005-01-80.01.320 | Трубопровод | |
| 32 | 005-01-80.01.330 | Трубопровод | |
| 33 | 005-01-80.01.340 | Трубопровод | |
| 34 | 005-01-80.01.350 | Трубопровод | |
| 35 | 005-01-80.01.360 | Трубопровод | |
| 41 | 005-01-80.01.300 | Клапан | |
| 42 | 005-01-80.01.400 | Регулятор расхода | |
| 46 | 710-00-22.80.030 | Переходник | |
| 47 | 13.71.80.610-10/620-10 | Гидрозамок | |
| 50 | ЭО-3323А.08.07.110-10 | Клапан предохранительный | |
| 51 | ЭО-3123.31.12.200 | Блок переливных клапанов | |
| 52 | ЭО-3322А.23.02.260 | Включатель манометра | |
| 56 | 005-01-80.01.001 | Плита | |
| 58 | ЭО-3323А.08.02.003-10 | Штуцер | |
| 59 | ЭО-3323А.08.07.002-10 | Штуцер | |
| 60 | ЭО-3323.01.80.003 | Фланец | |
| 61 | ЭО-3323.01.80.004 | Фланец | |
| 62 | ЭО-3323.07.13.003 | Штуцер | |
| 63 | ЭО-3323.20.83.013 | Штуцер | |
| 65 | ЭО-3322А.04.00.003 | Бонка | |
| 66 | ЭО-3322А.04.00.213 | Болт | |
| 67 | ЭО-3322А.04.31.005 | Хомут | |
| 68 | ЭО-3322А.23.02.001 | Штуцер | |
| 69 | ЭО-3322Д.23.02.032 | Штуцер | |
| 70 | ЭО-3322А.23.03.004 | Штуцер | |
| 73 | ЭО-3322Б.11.07.015 | Штуцер | |
| 74 | ЭО-3322Б.66.01.002 | Тройник | |
| 75 | ЭО-3322Д.23.02.003 | Гайка | |
| 78 | Э-302.1-3900-07 | Хомут | |
| 86 | 018-022-25-2-2 ГОСТ 9833-73 | Кольцо | |
| 87 | 020-025-30-2-2 ГОСТ 9833-73 | Кольцо | |
| 88 | 030-035-30-2-2 ГОСТ 9833-73 | Кольцо | |
| 89 | 035-040-30-2-2 ГОСТ 9833-73 | Кольцо | |
| 90 | 038-044-36-2-2 ГОСТ 9833-73 | Кольцо | |
| 91 | 055-060-30-2-2 ГОСТ 9833-73 | Кольцо | |
| 93 | 12М3 ГОСТ 23358-87 | Прокладка | |
| 94 | 18М3 ГОСТ 23358-87 | Прокладка | |
| 95 | 22М3 ГОСТ 23358-87 | Прокладка | |
| 97 | М6-8gх30.58.019 ГОСТ 7798-70 | Болт | |
| 99 | М12-8gх35.88.019 ГОСТ 7798-70 | Болт | |
| 100 | М12-8gх50.58.019 ГОСТ 7798-70 | Болт | |
| 103 | М8-8gх40.58.019 ГОСТ 7808-70 | Болт | |
| 104 | М10-8gх40.88.019 ГОСТ 7808-70 | Болт | |
| 106 | М10-8gх85.88.019 ГОСТ 7808-70 | Болт | |
| 107 | М12-8gх35.88.019 ГОСТ 7808-70 | Болт | |
| 108 | М12-8gх70.88.019 ГОСТ 7808-70 | Болт | |
| 109 | М12-8gх75.88.019 ГОСТ 7808-70 | Болт | |
| 111 | М6-7Н.5.019 ГОСТ 5915-70 | Гайка | |
| 113 | М10-7Н.5.019 ГОСТ 5915-70 | Гайка | |
| 114 | М12-7Н.5.019 ГОСТ 5915-70 | Гайка | |
| 115 | 6.65Г.019 ГОСТ 6402-70 | Шайба | |
| 116 | 8.65Г.0 19 ГОСТ 6402-70 | Шайба | |
| 117 | 10.65Г.0 19 ГОСТ 6402-70 | Шайба | |
| 118 | 12.65Г.019 ГОСТ 6402-70 | Шайба | |
| 120 | 6.01.019 ГОСТ 11371-78 | Шайба | |
| 121 | 8.01.019 ГОСТ 11371-78 | Шайба | |
| 124 | РВД 20-30-650-4 ТУ22-4584-79 | Рукав | |
| 126 | РВД 20-30-1250-4 ТУ22-4584-79 | Рукав | |
| 128 | РВД 12-25-650 ТУ22-4756-80 | Рукав | |
| 130 | РВД 12-25-1250 ТУ22-4756-80 | Рукав | |
| 133 | МТП-3М ТУ25-73 10.0045-87 | Манометр | |
| 136 | 16х25-1,6 ГОСТ 10362-76 | Рукав L=1200±2 мм | |
| 137 | 16х25-1,6 ГОСТ 10362-76 | Рукав L=1200±2 мм | |
| 139 | 65х77-0,29 ГОСТ 10362-76 | Рукав L=550±2 мм |
