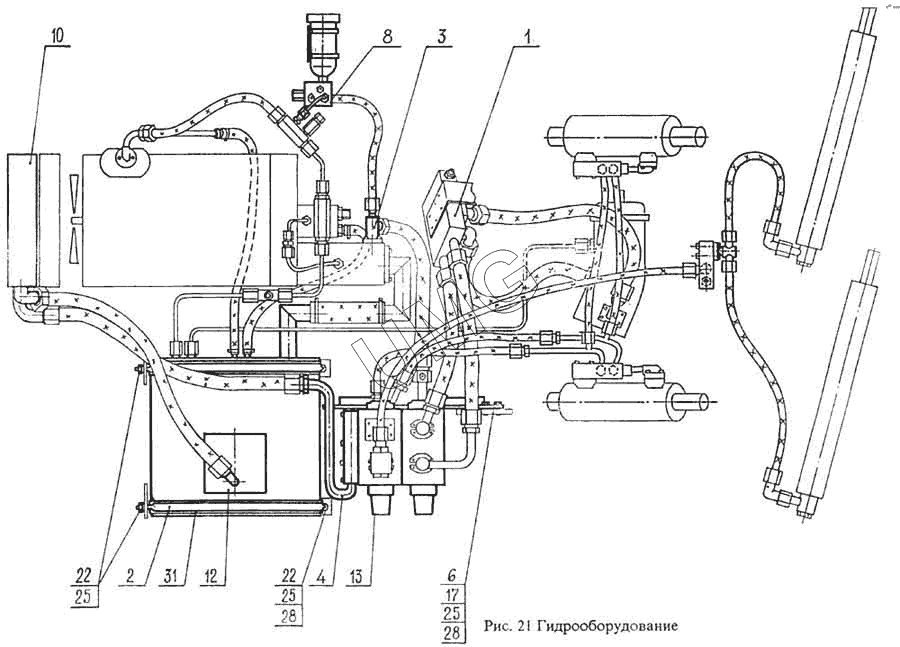

ВП-05. Гидооборудование
1
2
3
4
6
8
10
10
12
13
17
22
22
25
25
25
28
28
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 005-01-80.01.000 | Трубопроводы | |
| 2 | 005-01-80.01.010 | Хомут | |
| 3 | 005-01-80.01.080 | Фланец | |
| 4 | 005-01-80.01.260 | Трубопровод | |
| 6 | 005-01-80.02.000 | Кронштейн | |
| 8 | 665-01-80.04.000 | Гидроуправление | |
| 10 | 005-01-80.00.000 | Гидрооборудование | |
| 10 | 005-01-80.06.050 | Установка калорифера | |
| 12 | 005-01-80.08.000 | Гидробак | |
| 13 | 005-520.01.ГР | Гидрораспределитель | |
| 17 | М12-8gх25.58.019 ГОСТ 7798-70 | Болт | |
| 22 | М12-7Н.5.019 ГОСТ 59 15-70 | Гайка | |
| 25 | 12.65Г.019 ГОСТ 6402-70 | Шайба | |
| 28 | 12.01.019 ГОСТ 11371-78 | Шайба | |
| 31 | ПГ-5 Резина В-СТУ 38-105376-82 | Профиль L=750±5 мм |
