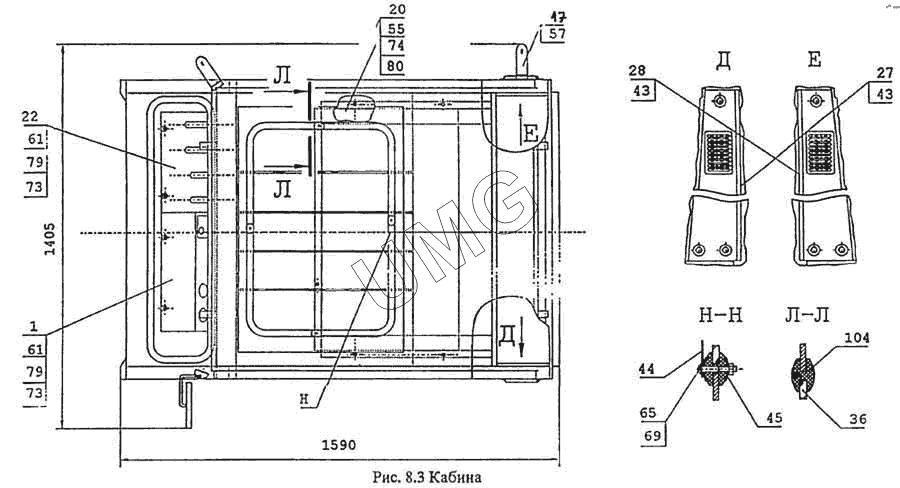

ВП-05. Кабина
1
20
22
27
28
36
43
43
44
45
47
55
57
61
61
65
69
74
79
79
80
104
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 005-01-02.01.000 | Корпус кабины | |
| 20 | 005-01-02.00.200 | Крышка | |
| 22 | 005-01-02.00.002 | Кожух | |
| 27 | 005-01-02.00.007 | Кожух | |
| 28 | 005-01-02.00.008 | Кожух | |
| 36 | ЭО-3322Б.10.00.002 | Стекло | |
| 43 | ЭО-3322А.08.00.024 | Амортизатор | |
| 44 | 23.02.00.027 | Планка | |
| 45 | Э-302-1-3400-03 | Планка прижимная | |
| 47 | 005-01-02.00.047 | Кронштейн фары | |
| 55 | М8-8gх20.58.019 ГОСТ 7798-70 | Болт | |
| 57 | М8-8gх16.58.019 ГОСТ 7798-70 | Болт | |
| 61 | ВМ6-8gх12.58.019 ГОСТ 17473-80 | Винт | |
| 65 | В1М4-8gх25.58.019 ГОСТ 17473-80 | Винт | |
| 69 | М4-6Н.04.019 ГОСТ 5916-70 | Гайка | |
| 74 | 8.65Г.019 ГОСТ 6402-70 | Шайба | |
| 79 | 6.01.08кп.019 ГОСТ 11371-78 | Шайба | |
| 80 | 8.01.08кп.019 ГОСТ 11371-78 | Шайба | |
| 104 | НТ9 ТУ38.1051868-88 | Профиль с вкладышем НТ8 L=3350 мм |
