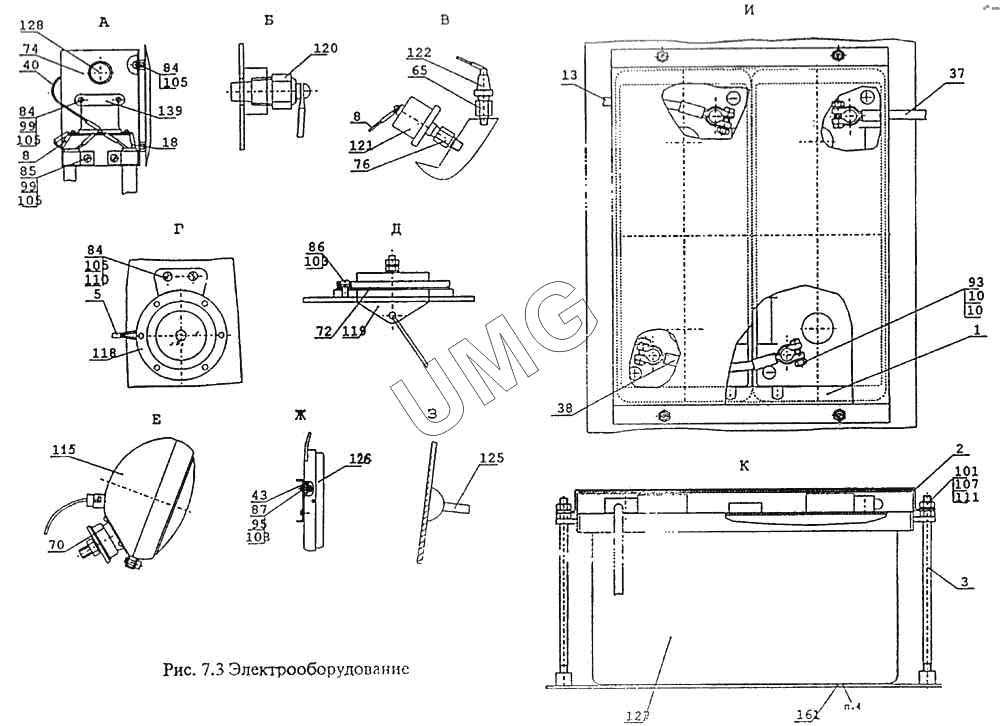

ВП-05. Электрооборудование
1
5
8
10
10
13
37
38
40
43
65
70
72
74
76
84
84
84
85
86
87
93
95
99
99
103
105
105
105
105
110
115
118
119
120
121
122
125
126
127
128
161
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 005-01-88.08.010 | Рамка аккумуляторов | |
| 5 | 005-01-88.08.050 | Жгут проводов | |
| 8 | 005-01-88.08.080 | Жгут проводов | |
| 10 | 605-61-88.08.100 | Жгут проводов | |
| 13 | 005-01-88.08.130 | Провод | |
| 37 | ЭО-3323.00.70.240 | Провод | |
| 38 | ЭО-3323.00.70.290 | Перемычка | |
| 40 | ЭО-3323.07.02.330 | Провод | |
| 43 | 13.06.20.020 | Провод | |
| 65 | 314-02-88.01.005 | Переходник | |
| 70 | Э302-1-6600-14 | Чашка | |
| 72 | 26.00.70.008 | Прокладка | |
| 74 | КС-3372.80.002 | Кронштейн | |
| 76 | 13.06.20.002 | Переходник | |
| 84 | В1М6-8gх12.58.019 ГОСТ 17473-72 | Винт | |
| 85 | В1М6-8gх22.58.019 ГОСТ 17473-73 | Винт | |
| 86 | В1М4-8gх10.58.019 ГОСТ 17473-74 | Винт | |
| 87 | В1М4-8gх20.58.019 ГОСТ 17473-75 | Винт | |
| 93 | ВМ8х30.58.019 ГОСТ 7798-70 | Болт | |
| 95 | М4-6Н.04.019 ГОСТ 5916-70 | Гайка | |
| 99 | М6-6Н.5.019 ГОСТ 5915-70 | Гайка | |
| 103 | 4.65Г.019 ГОСТ 6402-70 | Шайба | |
| 105 | 6.65Г.019 ГОСТ 6402-70 | Шайба | |
| 110 | 6.01.019 ГОСТ 11371-78 | Шайба | |
| 115 | 30.3711 | Фара | |
| 118 | С311В-01 | Сигнал | |
| 119 | БМ151Д | Датчик | |
| 120 | ТМ-100В | Датчик | |
| 121 | ММ-358 | Датчик | |
| 122 | ММ-111Д | Датчик | |
| 125 | Вентилятор автомобильный на присоске 6" | Вентилятор автомобильный на присоске 6" | |
| 126 | 16.3711 | Плафон | |
| 127 | 3СТ-215А | Батарея аккумуляторная | |
| 128 | ПС500 | Розетка | |
| 161 | 1-ТМКШ-С-2 ГОСТ 7338-90 | Пластина 30±2 х 340±2 |
