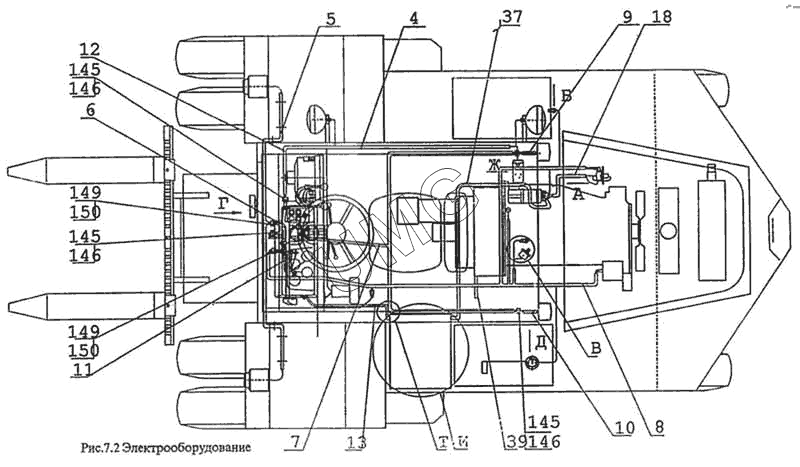

ВП-05. Электрооборудование
4
5
6
7
8
9
10
11
12
13
18
37
39
145
145
145
146
146
146
149
149
150
150
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4 | 005-01-88.08.040 | Жгут проводов | |
| 5 | 005-01-88.08.050 | Жгут проводов | |
| 6 | 005-01-88.08.060 | Жгут проводов | |
| 7 | 005-01-88.08.070 | Жгут проводов | |
| 8 | 005-01-88.08.080 | Жгут проводов | |
| 9 | 005-01-88.08.090 | Жгут проводов | |
| 10 | 605-61-88.08.100 | Жгут проводов | |
| 11 | 005-01-88.08.110 | Жгут проводов | |
| 12 | 005-01-88.08.120 | Жгут проводов | |
| 13 | 005-01-88.08.130 | Провод | |
| 18 | 005-01-88.08.180 | Жгут проводов стартера | |
| 37 | ЭО-3323.00.70.240 | Провод | |
| 39 | ЭО-3323.00.70.280 | Провод заземления | |
| 145 | 4573739007 | Колодка соединительная | |
| 146 | 4573739008 | Колодка соединительная | |
| 149 | 4573739012 | Колодка соединительная | |
| 150 | 4573739013 | Колодка соединительная |
